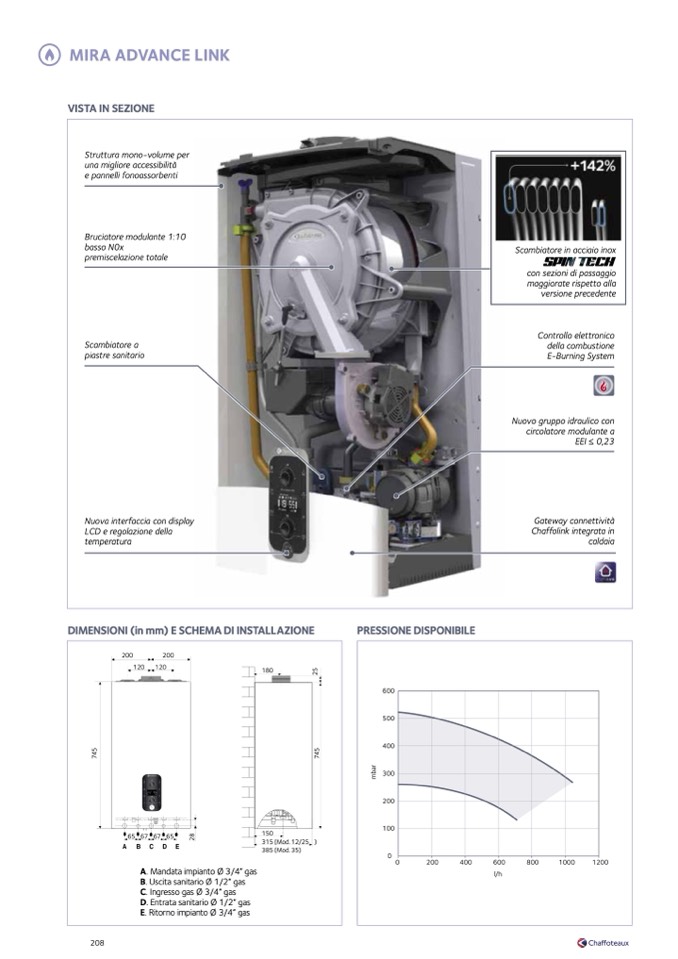

MIRA ADVANCE LINK

VISTA IN SEZIONE

Struttura mono-volume per

una migliore accessibilità

e pannelli fonoassorbenti

Bruciatore modulante 1:10

basso N0x

premiscelazione totale

Scambiatore a

piastre sanitario

Controllo elettronico

della combustione

E-Burning System

Nuovo gruppo idraulico con

circolatore modulante a

EEI ≤ 0,23

Nuova interfaccia con display

LCD e regolazione della

temperatura

Gateway connettivit

à

Chaffolink integrata in

caldaia

Scambiatore in acciaio inox

con sezioni di passaggio

maggiorate rispetto alla

versione precedente

DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE

200

200

120 120

180

65 67 67 65

150

315 (Mod. 12/25 )

385 (Mod. 35)

A. Mandata impianto Ø 3/4” gas

B. Uscita sanitario Ø 1/2” gas

C. Ingresso gas Ø 3/4” gas

D. Entrata sanitario Ø 1/2” gas

E. Ritorno impianto Ø 3/4” gas

2

1

3

2

8

7

4

5

7

4

5

2

5

PRESSIONE DISPONIBILE

600

500

400

300

200

100

0

0

200

400

600

l/h

800

1000

1200

m

b

a

r

208
