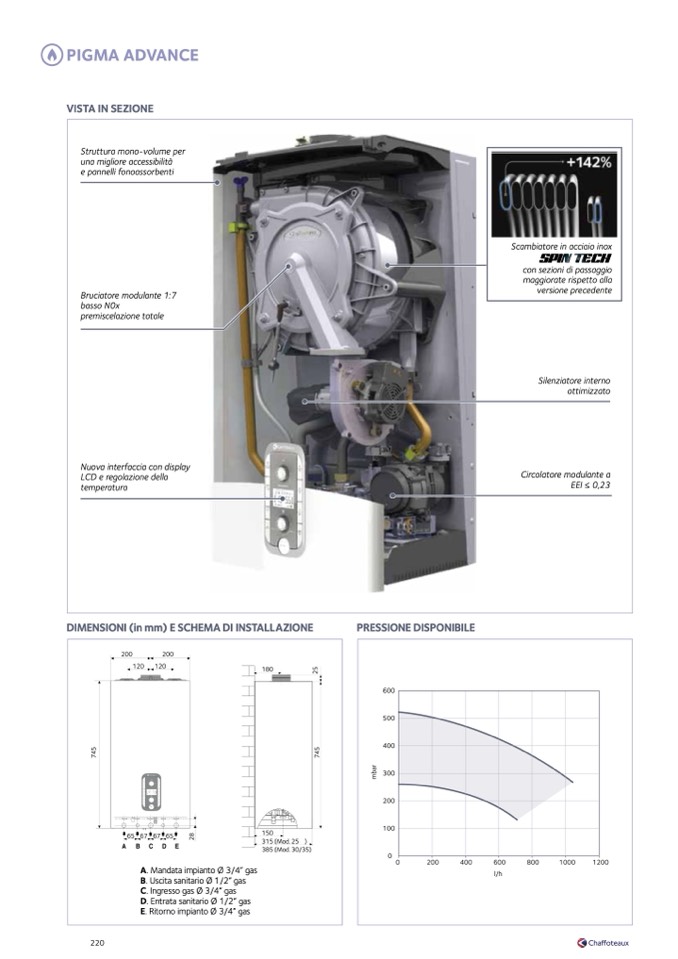

PIGMA ADVANCE

VISTA IN SEZIONE

Struttura mono-volume per

una migliore accessibilità

e pannelli fonoassorbenti

Scambiatore in acciaio inox

con sezioni di passaggio

maggiorate rispetto alla

versione precedente

Bruciatore modulante 1:7

basso N0x

premiscelazione totale

Nuova interfaccia con display

LCD e regolazione della

temperatura

Silenziatore interno

ottimizzato

Circolatore modulante a

EEI ≤ 0,23

DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE

PRESSIONE DISPONIBILE

200

200

120

120

180

65 67 67 65

150

315 (Mod. 25 )

385 (Mod. 30/35)

A. Mandata impianto Ø 3/4” gas

B. Uscita sanitario Ø 1/2” gas

C. Ingresso gas Ø 3/4” gas

D. Entrata sanitario Ø 1/2” gas

E. Ritorno impianto Ø 3/4” gas

2

1

3

1

2

8

7

4

5

7

4

5

2

5

600

500

400

300

200

100

0

0

200

400

600

l/h

800

1000

1200

m

b

a

r

220
