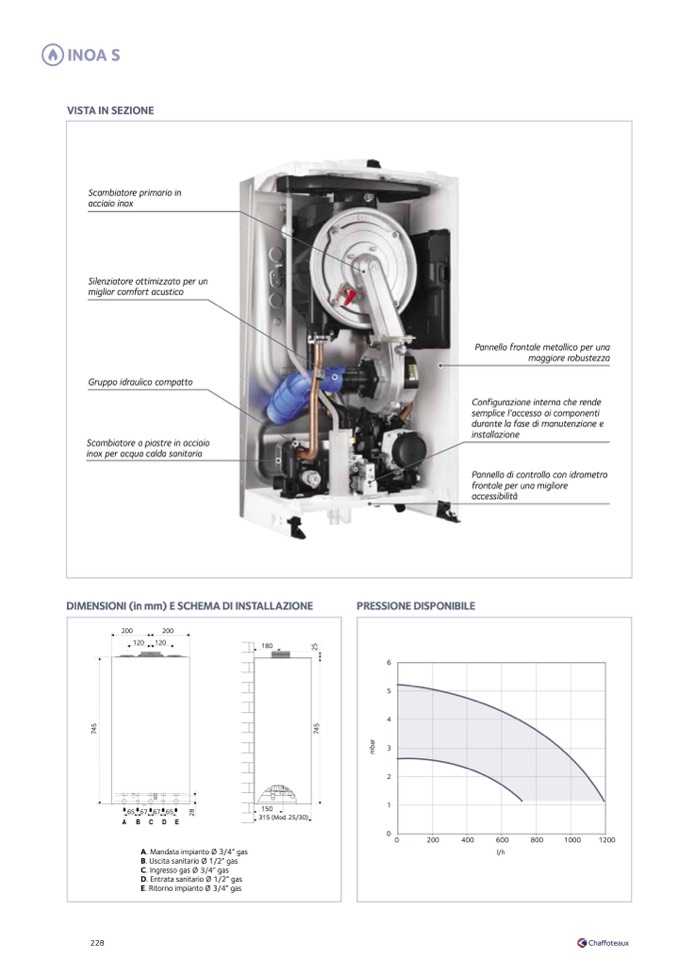

INOA S

VISTA IN SEZIONE

Scambiatore primario in

acciaio inox

Silenziatore ottimizzato per un

miglior comfort acustico

Gruppo idraulico compatto

Scambiatore a piastre in acciaio

inox per acqua calda sanitaria

Pannello frontale metallico per una

maggiore robustezza

Configurazione interna che rende

semplice l’accesso ai componenti

durante la fase di manutenzione e

installazione

Pannello di controllo con idrometro

frontale per una migliore

accessibilit

à

DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE

PRESSIONE DISPONIBILE

200

200

120 120

180

65 67 67 65

150

315 (Mod. 25/30)

A. Mandata impianto Ø 3/4” gas

B. Uscita sanitario Ø 1/2” gas

C. Ingresso gas Ø 3/4” gas

D. Entrata sanitario Ø 1/2” gas

E. Ritorno impianto Ø 3/4” gas

2

8

7

4

5

7

4

5

2

5

6

5

4

3

2

1

0

0

200

400

600

800

1000

1200

l/h

m

b

a

r
