PHAROS GREEN

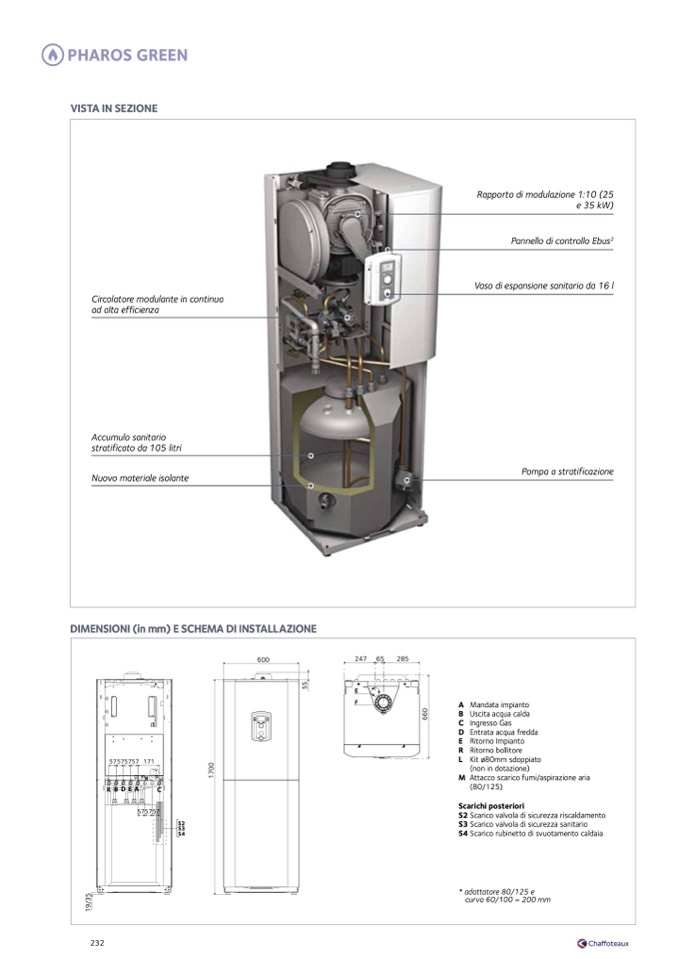

VISTA IN SEZIONE

Circolatore modulante in continuo

ad alta efficienza

Accumulo sanitario

stratificato da 105 litri

Nuovo materiale isolante

Pompa a stratificazione

Rapporto di modulazione 1:10 (25

e 35 kW)

Pannello di controllo Ebus

2

Vaso di espansione sanitario da 16 l

DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE

S2

S3

S4

A Mandata impianto

B Uscita acqua calda

C Ingresso Gas

D Entrata acqua fredda

E Ritorno Impianto

R Ritorno bollitore

L Kit ø80mm sdoppiato

(non in dotazione)

M Attacco scarico fumi/aspirazione aria

(80/125)

Scarichi posteriori

S2 Scarico valvola di sicurezza riscaldamento

S3 Scarico valvola di sicurezza sanitario

S4 Scarico rubinetto di svuotamento caldaia

* adattatore 80/125 e

curva 60/100 = 200 mm

600

247

E

F

65

285

57575757 171

RBDEA

C

575757

1

9

/

3

5

1

7

0

0

6

6

0

5

5

232
