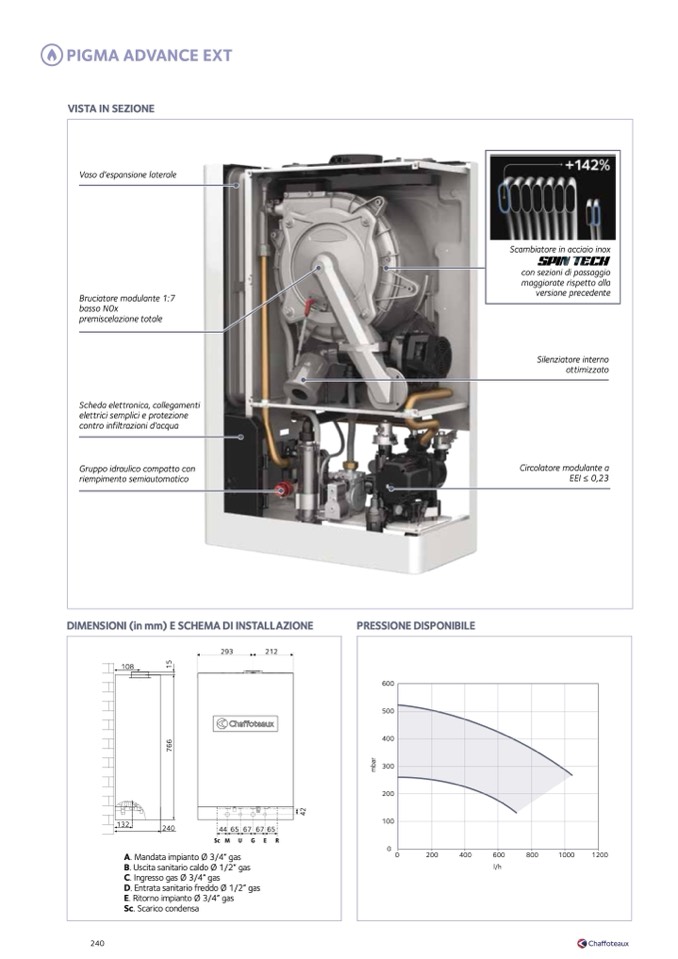

VISTA IN SEZIONE
Vaso d’espansione laterale
Scambiatore in acciaio inox
con sezioni di passaggio
maggiorate rispetto alla
versione precedente
Bruciatore modulante 1:7
basso N0x
premiscelazione totale
Scheda elettronica, collegamenti
elettrici semplici e protezione
contro infiltrazioni d’acqua
Gruppo idraulico compatto con
riempimento semiautomatico
Silenziatore interno
ottimizzato
Circolatore modulante a
EEI ≤ 0,23
DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE
108
293
212
240
4465 67 6765
Sc M U G E R
A. Mandata impianto Ø 3/4” gas
B. Uscita sanitario caldo Ø 1/2” gas
C. Ingresso gas Ø 3/4” gas
D. Entrata sanitario freddo Ø 1/2” gas
E. Ritorno impianto Ø 3/4” gas
Sc. Scarico condensa
7
6
6
132
4
2
1
5
PRESSIONE DISPONIBILE
600
500
400
300
200
100
0
0
200
400
600
l/h
800
1000
1200
m
b
a
r
