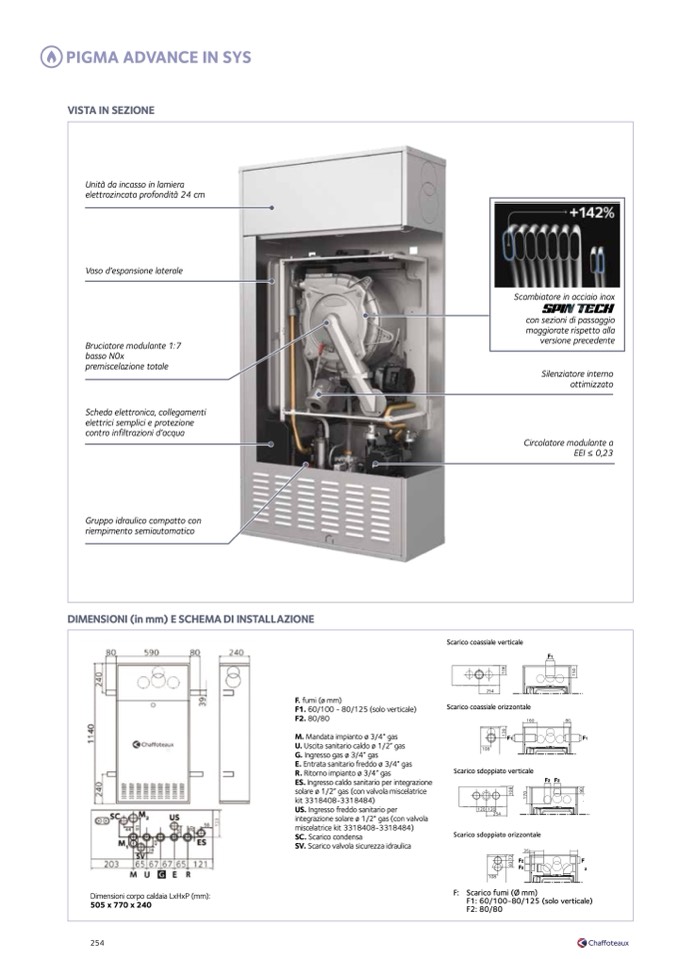

PIGMA ADVANCE IN SYS

VISTA IN SEZIONE

Unità da incasso in lamiera

elettrozincata profondità 24 cm

Vaso d’espansione laterale

Bruciatore modulante 1:7

basso N0x

premiscelazione totale

Scheda elettronica, collegamenti

elettrici semplici e protezione

contro infiltrazioni d’acqua

Gruppo idraulico compatto con

riempimento semiautomatico

DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE

Scambiatore in acciaio inox

Dimensioni corpo caldaia LxHxP (mm):

505x770x240

254

F. fumi (ø mm)

F1. 60/100 - 80/125 (solo verticale)

F2. 80/80

M. Mandata impianto ø 3/4” gas

U. Uscita sanitario caldo ø 1/2” gas

G. Ingresso gas ø 3/4” gas

E. Entrata sanitario freddo ø 3/4” gas

R. Ritorno impianto ø 3/4” gas

ES. Ingresso caldo sanitario per integrazione

solare ø 1/2” gas (con valvola miscelatrice

kit 3318408-3318484)

US. Ingresso freddo sanitario per

integrazione solare ø 1/2” gas (con valvola

miscelatrice kit 3318408-3318484)

SC. Scarico condensa

SV. Scarico valvola sicurezza idraulica

8

0

1

0

5

1

254

Scarico coassiale orizzontale

160

80

Scarico sdoppiato verticale

8

0

0

9

1

0

7

1

120 120

254

Scarico sdoppiato orizzontale

35

2

7

3

8

F: Scarico fumi (Ø mm)

F1: 60/100-80/125 (solo verticale)

F2: 80/80

Scarico coassiale verticale

108

108

9

3

1

con sezioni di passaggio

maggiorate rispetto alla

versione precedente

Silenziatore interno

ottimizzato

Circolatore modulante a

EEI ≤ 0,23
