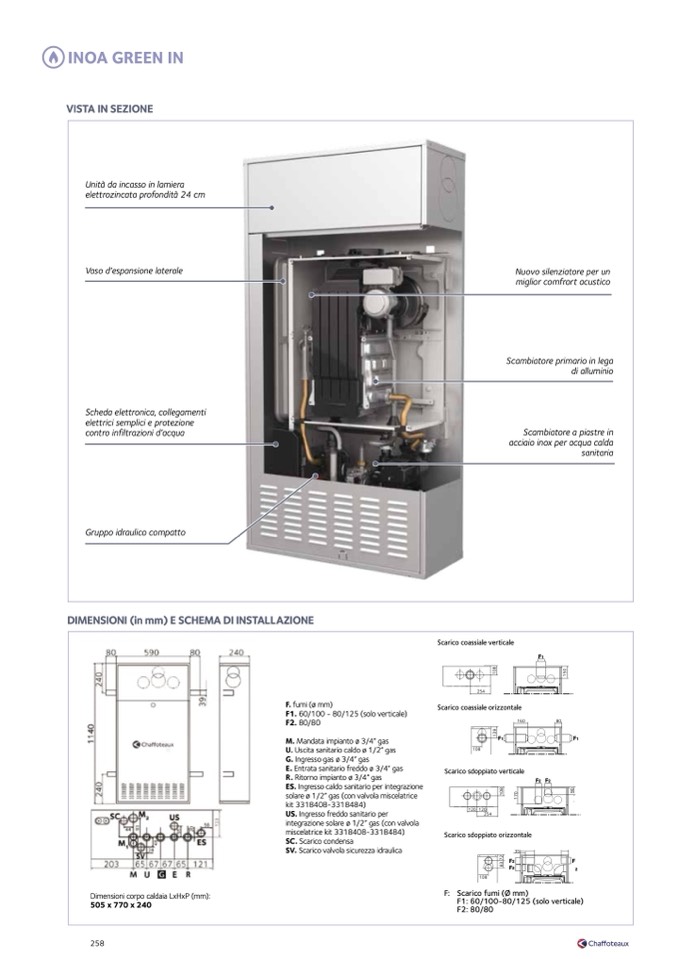

INOA GREEN IN

VISTA IN SEZIONE

Unità da incasso in lamiera

elettrozincata profondit

à 24 cm

Vaso d’espansione laterale

Scheda elettronica, collegamenti

elettrici semplici e protezione

contro infiltrazioni d’acqua

Gruppo idraulico compatto

DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE

Nuovo silenziatore per un

miglior comfrort acustico

Scambiatore primario in lega

di alluminio

Scambiatore a piastre in

acciaio inox per acqua calda

sanitaria

Dimensioni corpo caldaia LxHxP (mm):

505x770x240

F:

Scarico fumi (Ø mm)

F1: 60/100-80/125 (solo verticale)

F2: 80/80

258

F. fumi (ø mm)

F1. 60/100 - 80/125 (solo verticale)

F2. 80/80

M. Mandata impianto ø 3/4” gas

U. Uscita sanitario caldo ø 1/2” gas

G. Ingresso gas ø 3/4” gas

E. Entrata sanitario freddo ø 3/4” gas

R. Ritorno impianto ø 3/4” gas

ES. Ingresso caldo sanitario per integrazione

solare ø 1/2” gas (con valvola miscelatrice

kit3318408-3318484)

US. Ingresso freddo sanitario per

integrazione solare ø 1/2” gas (con valvola

miscelatrice kit 3318408-3318484)

SC. Scarico condensa

SV. Scarico valvola sicurezza idraulica

Scarico coassiale verticale

8

0

1

0

5

1

254

Scarico coassiale orizzontale

160

80

9

3

1

Scarico sdoppiato verticale

8

0

0

0

9

1

7

1

120 120

254

Scarico sdoppiato orizzontale

35

108

108

2

7

3

8
