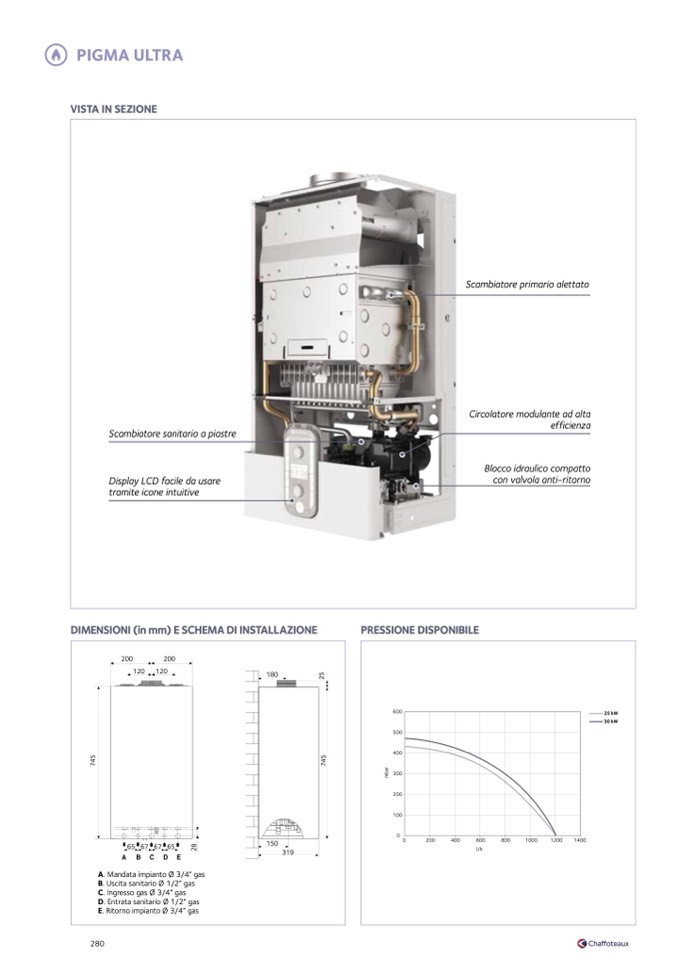

VISTA IN SEZIONE
Scambiatore sanitario a piastre
Display LCD facile da usare
tramite icone intuitive
DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE
Scambiatore primario alettato
Circolatore modulante ad alta
efficienza
280
200
200
120 120
180
PRESSIONE DISPONIBILE
600
500
400
300
200
100
65 67 67 65
A. Mandata impianto Ø 3/4” gas
B. Uscita sanitario Ø 1/2” gas
C. Ingresso gas Ø 3/4” gas
D. Entrata sanitario Ø 1/2” gas
E. Ritorno impianto Ø 3/4” gas
150
319
0
0
200
400
600
800
1000
1200
1400
l/h
Blocco idraulico compatto
con valvola anti-ritorno
25 kW
30 kW
2
8
m
b
a
r
7
4
5
7
4
5
2
5
