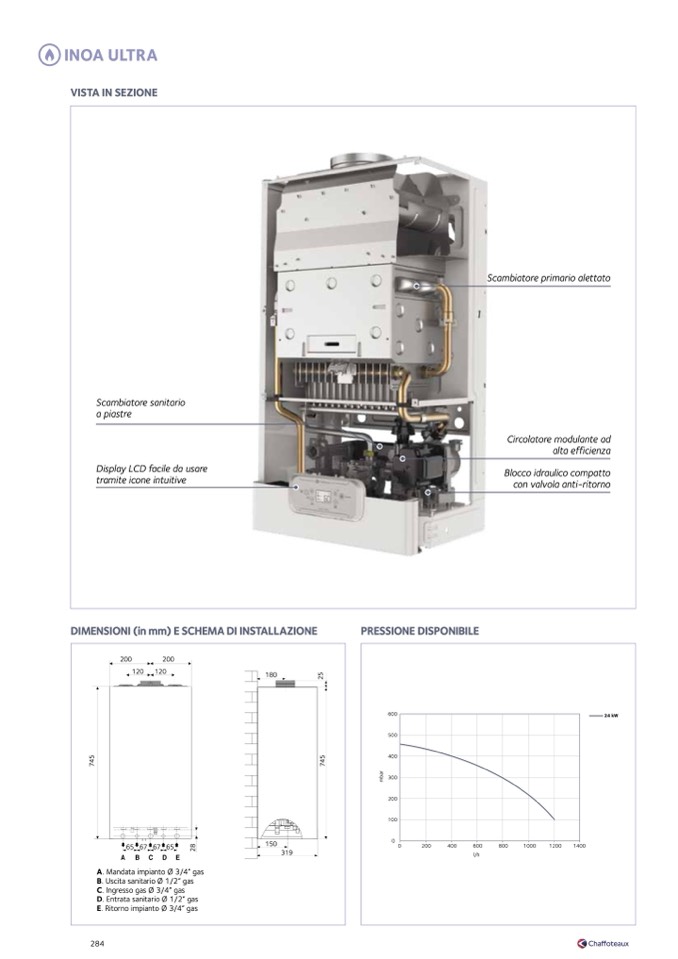

INOA ULTRA

VISTA IN SEZIONE

Scambiatore sanitario

a piastre

Display LCD facile da usare

tramite icone intuitive

DIMENSIONI (in mm) E SCHEMA DI INSTALLAZIONE

Circolatore modulante ad

alta efficienza

Blocco idraulico compatto

con valvola anti-ritorno

200

200

120 120

180

PRESSIONE DISPONIBILE

600

500

400

300

200

100

0

0

200

400

600

800

1000

1200

1400

l/h

65 67 67 65

A. Mandata impianto Ø 3/4” gas

B. Uscita sanitario Ø 1/2” gas

C. Ingresso gas Ø 3/4” gas

D. Entrata sanitario Ø 1/2” gas

E. Ritorno impianto Ø 3/4” gas

150

319

284

Scambiatore primario alettato

24 kW

2

8

m

b

a

r

7

4

5

7

4

5

2

5
