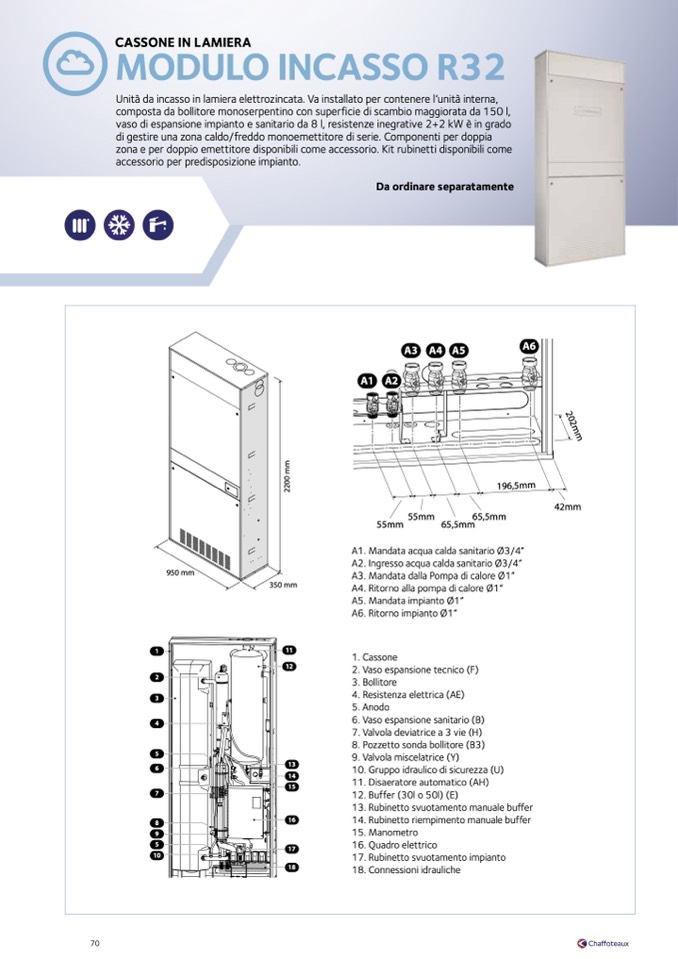

CASSONE IN LAMIERA
MODULO INCASSO R32
Unit
à da incasso in lamiera elettrozincata. Va installato per contenere l’unit
à interna,
composta da bollitore monoserpentino con superficie di scambio maggiorata da 150 l,
vaso di espansione impianto e sanitario da 8 l, resistenze inegrative 2+2 kW
è in grado
di gestire una zona caldo/freddo monoemettitore di serie. Componenti per doppia
zona e per doppio emettitore disponibili come accessorio. Kit rubinetti disponibili come
accessorio per predisposizione impianto.
Da ordinare separatamente
950 mm
2
3
4
5
6
7
8
9
5
10
196
,5mm
42mm
55mm
55mm
65,5mm
65,5mm
A1. Mandata acqua calda sanitario Ø3/4”
A2. Ingresso acqua calda sanitario Ø3/4”
A3. Mandata dalla Pompa di calore Ø1”
A4. Ritorno alla pompa di calore Ø1”
A5. Mandata impianto Ø1”
A6. Ritorno impianto Ø1”
1. Cassone
2. Vaso espansione tecnico (F)
3. Bollitore
4. Resistenza elettrica (AE)
5. Anodo
6. Vaso espansione sanitario (B)
7. Valvola deviatrice a 3 vie (H)
8. Pozzetto sonda bollitore (B3)
9. Valvola miscelatrice (Y)
10. Gruppo idraulico di sicurezza (U)
11. Disaeratore automatico (AH)
12. Buffer (30l o 50l) (E)
13. Rubinetto svuotamento manuale buffer
14. Rubinetto riempimento manuale buffer
15. Manometro
16. Quadro elettrico
17. Rubinetto svuotamento impianto
18. Connessioni idrauliche
1
A3 A4 A5
A1 A2
m
0
2
350 mm
11
12
13
14
15
16
17
18
A6
2
0
2
m
