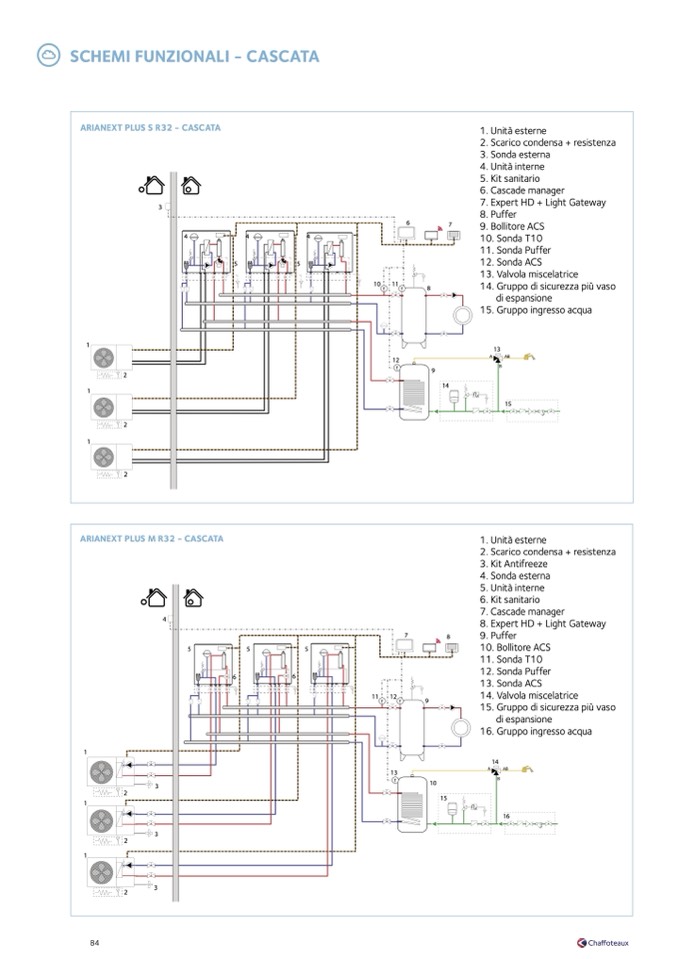

SCHEMI FUNZIONALI - CASCATA
ARIANEXT PLUS S R32 - CASCATA
1. Unità esterne
2. Scarico condensa + resistenza
3. Sonda esterna
4. Unità interne
5. Kit sanitario
6. Cascade manager
7. Expert HD + Light Gateway
8. Puffer
9. Bollitore ACS
10. Sonda T10
11. Sonda Puffer
12. Sonda ACS
13. Valvola miscelatrice
14. Gruppo di sicurezza più vaso
di espansione
15. Gruppo ingresso acqua
13
A
AB
B
15
3
4
4
4
5
5
6
12
T
7
9
10
T
11
T
8
1
2
1
2
1
2
14
ARIANEXT PLUS M R32 - CASCATA
1. Unità esterne
2. Scarico condensa + resistenza
3. Kit Antifreeze
4. Sonda esterna
5. Unità interne
6. Kit sanitario
7. Cascade manager
8. Expert HD + Light Gateway
9. Puffer
10. Bollitore ACS
11. Sonda T10
12. Sonda Puffer
13. Sonda ACS
14. Valvola miscelatrice
15. Gruppo di sicurezza più vaso
di espansione
16. Gruppo ingresso acqua
14
A
AB
B
16
4
7
8
5
5
6
6
5
11
T
12
T
13
T
9
1
1
1
3
2
3
2
10
15
2
3
