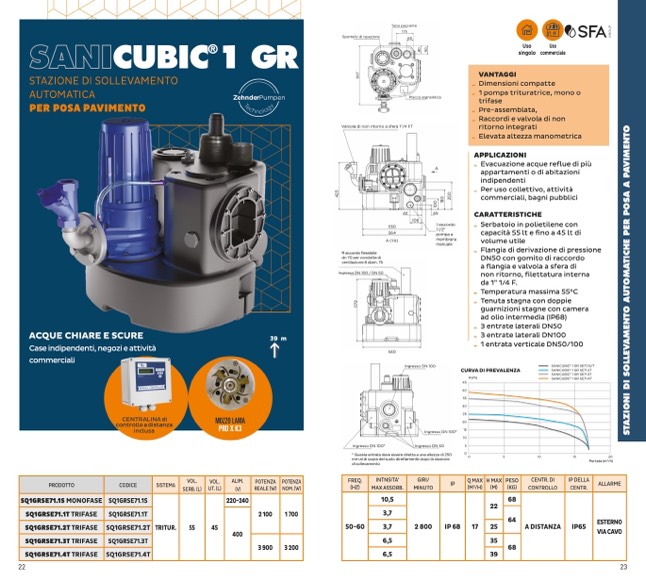

SANICUBIC

®

1 GR

STAZIONE DI SOLLEVAMENTO

AUTOMATICA

PER POSA PAVIMENTO

Sportello di ispezione

Tubo pescante

175

65

Placca segnaletica

Uso

Uso

singolo commerciale

VANTAGGI

Dimensioni compatte

1 pompa trituratrice, mono o

trifase

Pre-assemblata,

Raccordi e valvola di non

ritorno integrati

Elevata altezza manometrica

Valvola di non ritorno a sfera 1”/4 FT

42

A

45

APPLICAZIONI

Evacuazione acque reflue di più

appartamenti o di abitazioni

indipendenti

Per uso collettivo, attività

commerciali, bagni pubblici

CARATTERISTICHE

Serbatoio in polietilene con

capacità 55 lt e fino a 45 lt di

volume utile

Flangia di derivazione di pressione

DN50 con gomito di raccordo

a flangia e valvola a sfera di

non ritorno, filettatura interna

da 1” 1/4 F.

Temperatura massima 55°C

Tenuta stagna con doppie

guarnizioni stagne con camera

ad olio intermedia (IP68)

3 entrate laterali DN50

3 entrate laterali DN100

1 entrata verticale DN50/100

CU

R accordo flessibile

dn 70 per condotta di

ventilazione 8 diam. 75

Ingresso DN 100 / DN 50

530

564

A (1:5)

106

1 raccordo

1 1/2”

pompa a

membrana

manuale

ACQUE CHIARE E SCURE

Case indipendenti, negozi e attività

commerciali

CENTRALINA di

controllo a distanza

inclusa

39 m

RVA DI PREVA

H (m)

LENZA

SANICUBIC® 1

SANICUBIC® 1

SANICUBIC® 1

SANICUBIC® 1

GR SE71.1S/T

GR SE71.2T

GR SE71.3T

GR SE71.4T

MOZZO LAMA

PRO X K3

540

Ingresso DN 100

Ingresso DN 100*

Ingresso DN 50

45

40

35

30

25

20

15

10

5

0

Ingresso DN 100*

* Questa entrata deve essere diretta a una altezza di 250

mm al di sopra del suolo direttamente dopo la stazione

di sollevamento

0

5

10

15

20

Portata (m

3

/h)

FREQ.

(HZ)

INTNSITA’

MAX ASSORB.

GIRI/

MINUTO

IP

Q MAX

(M

3

/H)

H MAX

(M)

PESO

(KG)

CENTR. DI

CONTROLLO

IP DELLA

CENTR.

ALLARME

50-60

10,5

2 800

IP 68

17

22

68

A DISTANZA

IP65

ESTERNO

VIA CAVO

3,7

64

3,7

25

6,5

35

68

6,5

39

PRODOTTO

CODICE

SISTEMA

VOL.

SERB. (L)

VOL.

UT. (L)

ALIM.

(V)

POTENZA

REALE (W)

POTENZA

NOM. (W)

SQ1GRSE71.1S MONOFASE

SQ1GRSE71.1S

TRITUR.

55

45

220-240

2 100

1 700

SQ1GRSE71.1T TRIFASE

SQ1GRSE71.1T

400

SQ1GRSE71.2T TRIFASE

SQ1GRSE71.2T

SQ1GRSE71.3T TRIFASE

SQ1GRSE71.3T

3 900

3 200

SQ1GRSE71.4T TRIFASE

SQ1GRSE71.4T

22

23

5

7

9

6

0

7

S

T
