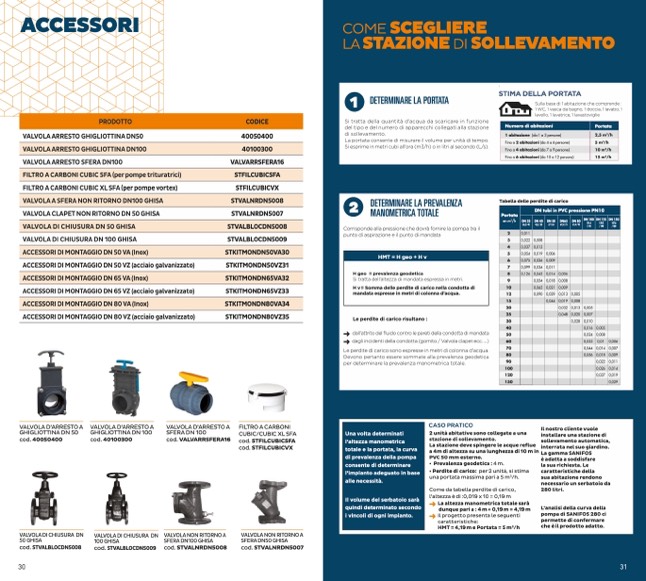

ACCESSORI
COME
SCEGLIERE
LA
STAZIONE DI SOLLEVAMENTO
1
DETERMINARE LA PORTATA
.
STIMA DELLA PORTATA
Sulla base di 1 abitazione che comprende :
1 WC, 1 vasca da bagno, 1 doccia, 1 lavabo, 1
lavello, 1 lavatrice, 1 lavastoviglie
Si tratta della quantità d’acqua da scaricare in funzione
del tipo e del numero di apparecchi collegati alla stazione
di sollevamento.
La portata consente di misurare il volume per unità di tempo.
Si esprime in metri cubi all’ora (m3/h) o in litri al secondo (L/s).
Numero di abitazioni
Portata
1abitazione (da1a3persone)
2,5 m
3
/h
Fino a 2 abitazioni (da 4 a 6 persone)
5 m
3
/h
Fino a 4 abitazioni (da 7 a 9 persone)
10 m
3
/h
Fino a 6 abitazioni (da 10 a 12 persone)
15 m
3
/h
VALVOLA ARRESTO GHIGLIOTTINA DN50
PRODOTTO
40050400
VALVOLA ARRESTO GHIGLIOTTINA DN100
40100300
VALVOLA ARRESTO SFERA DN100
Portata
DN tubi in PVC pressione PN10
enm
3
/h DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150
36,2/40
45,2/50
57/63
67,8/75
81,4/90
101,6
129,2
147,6
/110
/140
/160
2
0,011
3
0,022 0,008
4
0,037 0,013
5
0,054 0,019 0,006
6
0,075 0,026 0,009
7
0,099 0,034 0,011
8
0,126 0,043 0,014 0,006
9
0,054 0,018 0,008
10
0,065 0,021 0,009
12
0,090 0,029 0,013 0,005
15
0,044 0,019 0,008
20
0,032 0,013 0,005
25
0,048 0,020 0,007
30
0,028 0,010
40
0,016 0,005
50
0,024 0,008
60
0,033 0,01 0,006
70
0,044 0,014 0,007
80
0,056 0,018 0,009
90
0,022 0,011
100
0,026 0,014
120
0,037 0,019
150
0,029
HMT=Hgeo+Hv
H geo = prevalenza geodetica
Si tratta dell’altezza di mandata espressa in metri.
H v = Somma delle perdite di carico nella condotta di
mandata espresse in metri di colonna d’acqua.
VALVOLA DI CHIUSURA DN 100 GHISA
VALVARRSFERA16
FILTRO A CARBONI CUBIC SFA (per pompe trituratrici)
STFILCUBICSFA
FILTRO A CARBONI CUBIC XL SFA (per pompe vortex)
STFILCUBICVX
VALVOLA A SFERA NON RITORNO DN100 GHISA
STVALNRDN5008
DETERMINARE LA PREVALENZA
MANOMETRICA TOTALE
Corrisponde alla pressione che dovrà fornire la pompa tra il
punto di aspirazione e il punto di mandata
Le perdite di carico risultano :
dall’attrito del fluido contro le pareti della condotta di mandata
dagli incidenti della condotta (gomito / Valvola clapet ecc. ...)
Le perdite di carico sono espresse in metri di colonna d’acqua.
Devono pertanto essere sommate alla prevalenza geodetica
per determinare la prevalenza manometrica totale.
2
Tabella delle perdite di carico
VALVOLA CLAPET NON RITORNO DN 50 GHISA
STVALNRDN5007
VALVOLA DI CHIUSURA DN 50 GHISA
STVALBLOCDN5008
STVALBLOCDN5009
ACCESSORI DI MONTAGGIO DN 50 VA (Inox)
ACCESSORI DI MONTAGGIO DN 65 VA (Inox)
STKITMONDN50VA30
ACCESSORI DI MONTAGGIO DN 50 VZ (acciaio galvanizzato)
STKITMONDN50VZ31
STKITMONDN65VA32
ACCESSORI DI MONTAGGIO DN 65 VZ (acciaio galvanizzato)
ACCESSORI DI MONTAGGIO DN 80 VA (Inox)
STKITMONDN65VZ33
STKITMONDN80VA34
ACCESSORI DI MONTAGGIO DN 80 VZ (acciaio galvanizzato)
STKITMONDN80VZ35
Una volta determinati
l’altezza manometrica
totale e la portata, la curva
di prevalenza della pompa
consente di determinare
l’impianto adeguato in base
alle necessità.
Il volume del serbatoio sarà
quindi determinato secondo
i vincoli di ogni impianto.
CASO PRATICO
2 unità abitative sono collegate a una
stazione di sollevamento.
La stazione deve spingere le acque reflue
a 4m di altezza su una lunghezza di 10 m in
PVC 50 mm esterno.
• Prevalenza geodetica : 4 m.
• Perdite di carico: per 2 unità, si stima
una portata massima pari a 5 m
3
/h.
Come da tabella perdite di carico,
l’altezza è di :0,019 x 10 = 0,19 m
La altezza manometrica totale sarà
dunque pari a : 4 m + 0,19 m = 4,19 m
Il progetto presenta le seguenti
caratteristiche:
HMT = 4,19 m e Portata = 5 m
3
/h
Il nostro cliente vuole
installare una stazione di
sollevamento automatica,
interrata nel suo giardino.
La gamma SANIFOS
è adatta a soddisfare
la sua richiesta. Le
caratteristiche della
sua abitazione rendono
necessario un serbatoio da
280 litri.
L’analisi della curva della
pompa di SANIFOS 280 ci
permette di confermare
che è il prodotto adatto.
VALVOLA D’ARRESTO A
GHIGLIOTTINA DN 50
cod. 40050400
VALVOLA DI CHIUSURA DN
50 GHISA
cod. STVALBLOCDN5008
VALVOLA D’ARRESTO A
GHIGLIOTTINA DN 100
cod. 40100300
VALVOLA DI CHIUSURA DN
100 GHISA
cod. STVALBLOCDN5009
VALVOLA D’ARRESTO A
SFERA DN 100
cod. VALVARRSFERA16
VALVOLA NON RITORNO A
SFERA DN100 GHISA
cod. STVALNRDN5008
FILTRO A CARBONI
CUBIC/CUBIC XL SFA
cod. STFILCUBICSFA
cod. STFILCUBICVX
VALVOLA NON RITORNO A
SFERA DN50 GHISA
cod. STVALNRDN5007
30
CODICE
31
