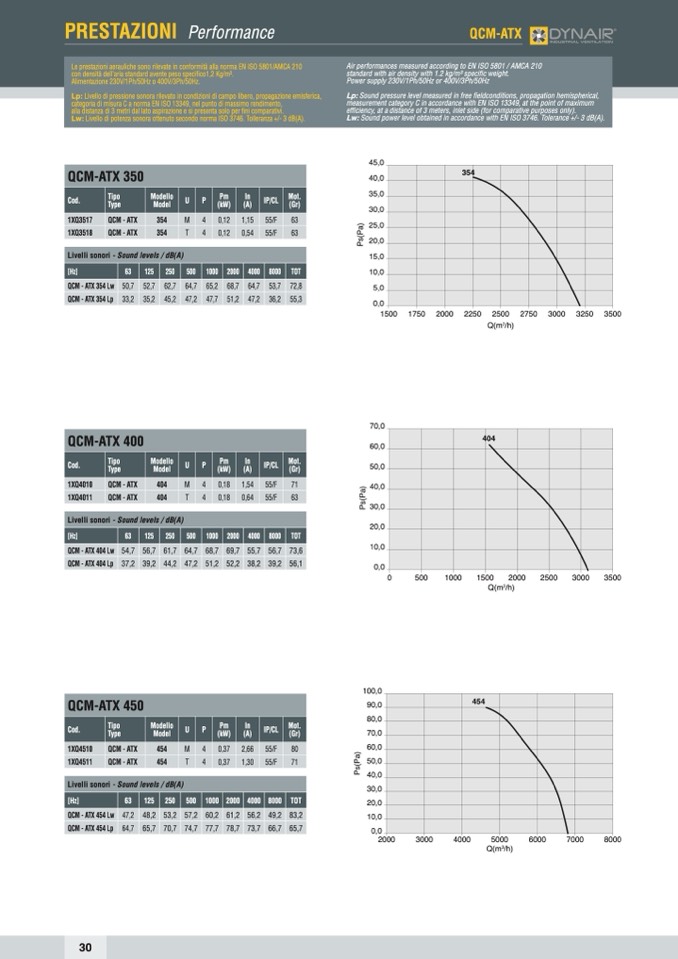

PRESTAZIONI Performance
QCM-ATX
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico1,2 Kg/m3.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione emisferica,
categoria di misura C a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 3 metri dal lato aspirazione e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210
standard with air density with 1.2 kg/m3 specific weight.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz
Lp: Sound pressure level measured in free fieldconditions, propagation hemispherical,
measurement category C in accordance with EN ISO 13349, at the point of maximum
efficiency, at a distance of 3 meters, inlet side (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
45,0
40,0
35,0
30,0
25,0
20,0
15,0
10,0
5,0
0,0
1500
70,0
60,0
50,0
40,0
30,0
20,0
10,0
0,0
100,0
90,0
80,0
70,0
60,0
50,0
40,0
30,0
20,0
10,0
0,0
2000
1750 2000
2250 2500 2750
Q(m
3
/h)
3000 3250 3500
QCM-ATX 350
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1XQ3517
QCM - ATX
354
M 4 0,12 1,15
55/F
63
1XQ3518
QCM - ATX
354
T 4 0,12 0,54
55/F
63
354
Livelli sonori - Sound levels / dB(A)
[Hz] 63 125 250 500 1000 2000 4000
8000
TOT
QCM - ATX 354 Lw 50,7 52,7 62,7 64,7 65,2 68,7 64,7
53,7
72,8
QCM - ATX 354 Lp
33,2 35,2 45,2 47,2 47,7 51,2 47,2
36,2
55,3
404
QCM-ATX 400
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1XQ4010
QCM - ATX
404
M 4 0,18 1,54
55/F
71
1XQ4011
QCM - ATX
404
T 4 0,18 0,64
55/F
63
Livelli sonori - Sound levels / dB(A)
[Hz]
63 125 250 500 1000 2000 4000
8000
TOT
QCM - ATX 404 Lw 54,7 56,7 61,7 64,7 68,7 69,7 55,7
56,7
73,6
QCM - ATX 404 Lp
37,2 39,2 44,2 47,2 51,2 52,2 38,2
39,2
56,1
0
500
1000
1500 2000
Q(m
3
/h)
2500 3000 3500
454
QCM-ATX 450
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1XQ4510
QCM - ATX
454
M 4 0,37 2,66
55/F
80
1XQ4511
QCM - ATX
454
T 4 0,37 1,30
55/F
71
Livelli sonori - Sound levels / dB(A)
[Hz]
63 125 250 500 1000 2000 4000
8000
TOT
QCM - ATX 454 Lw
47,2 48,2 53,2 57,2 60,2 61,2 56,2
49,2
83,2
QCM - ATX 454 Lp
64,7 65,7 70,7 74,7 77,7 78,7 73,7
66,7
65,7
3000
4000
5000
Q(m
3
/h)
6000
7000
8000
30
P
s
(
P
a
)
P
s
(
P
a
)
P
s
(
P
a
)
