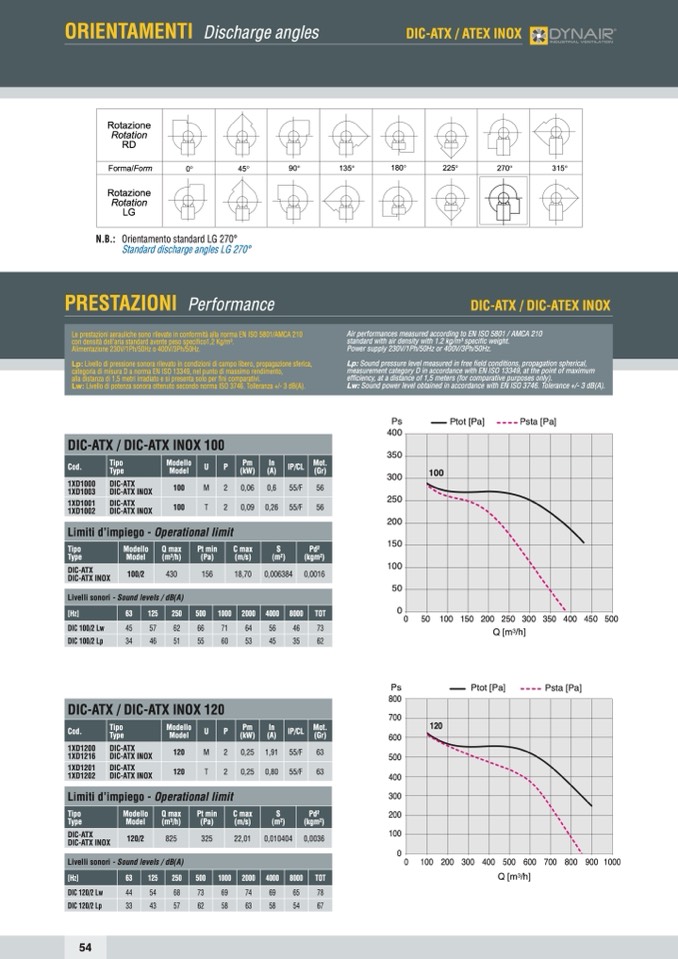

ORIENTAMENTI Discharge angles
DIC-ATX / ATEX INOX
Rotazione
Rotation
RD
Forma/Form
0°
45°
90°
135°
180°
225°
270°
315°
Rotazione
Rotation
LG
N.B.: Orientamento standard LG 270°
Standard discharge angles LG 270°
PRESTAZIONI Performance
DIC-ATX / DIC-ATEX INOX
Le prestazioni aerauliche sono rilevate in conformità alla norma EN ISO 5801/AMCA 210
con densità dell’aria standard avente peso specifico1,2 Kg/m3.
Alimentazione 230V/1Ph/50Hz o 400V/3Ph/50Hz.
Lp: Livello di pressione sonora rilevato in condizioni di campo libero, propagazione sferica,
categoria di misura D a norma EN ISO 13349, nel punto di massimo rendimento,
alla distanza di 1,5 metri irradiato e si presenta solo per fini comparativi.
Lw: Livello di potenza sonora ottenuto secondo norma ISO 3746. Tolleranza +/- 3 dB(A).
Air performances measured according to EN ISO 5801 / AMCA 210
standard with air density with 1.2 kg/m3 specific weight.
Power supply 230V/1Ph/50Hz or 400V/3Ph/50Hz.
Lp: Sound pressure level measured in free field conditions, propagation spherical,
measurement category D in accordance with EN ISO 13349, at the point of maximum
efficiency, at a distance of 1,5 meters (for comparative purposes only).
Lw: Sound power level obtained in accordance with EN ISO 3746. Tolerance +/- 3 dB(A).
Ps
400
350
300
250
200
150
100
50
0
0
Ps
800
700
600
500
400
300
200
100
Ptot [Pa]
Psta [Pa]
100
DIC-ATX / DIC-ATX INOX 100
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1XD1000
1XD1003
DIC-ATX
DIC-ATX INOX
100
M 2 0,06
0,6
55/F
56
1XD1001
1XD1002
DIC-ATX
DIC-ATX INOX
100
T 2 0,09
0,26
55/F
56
Limiti d’impiego - Operational limit
Tipo
Type
Modello
Model
Q max
(m3/h)
Pt min
(Pa)
C max
(m/s)
S
(m2)
Pd2
(kgm2)
DIC-ATX
DIC-ATX INOX
100/2 430
156
18,70
0,006384
0,0016
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250
500
1000
2000
4000
8000
TOT
DIC 100/2 Lw
45
57
62
66
71
64
56
46
73
DIC 100/2 Lp
34
46
51
55
60
53
45
35
62
50
100 150 200 250 300 350 400 450 500
Q [m
3
/h]
Ptot [Pa]
Psta [Pa]
DIC-ATX / DIC-ATX INOX 120
Cod.
Tipo
Type
Modello
Model
U P
Pm
(kW)
In
(A)
IP/CL
Mot.
(Gr)
1XD1200
1XD1216
DIC-ATX
DIC-ATX INOX
120
M 2 0,25
1,91
55/F
63
1XD1201
1XD1202
DIC-ATX
DIC-ATX INOX
120
T 2 0,25
0,80
55/F
63
120
Limiti d’impiego - Operational limit
Tipo
Type
Modello
Model
Q max
(m3/h)
Pt min
(Pa)
C max
(m/s)
S
(m2)
Pd2
(kgm2)
DIC-ATX
DIC-ATX INOX
120/2 825 325
22,01
0,010404
0,0036
0
0 1002003004005006007008009001000
Livelli sonori - Sound levels / dB(A)
[Hz]
63
125
250
500
1000
2000
4000
8000
TOT
DIC 120/2 Lw
44
54
68
73
69
74
69
65
78
DIC 120/2 Lp
33
43
57
62
58
63
58
54
67
Q [m
3
/h]
54
