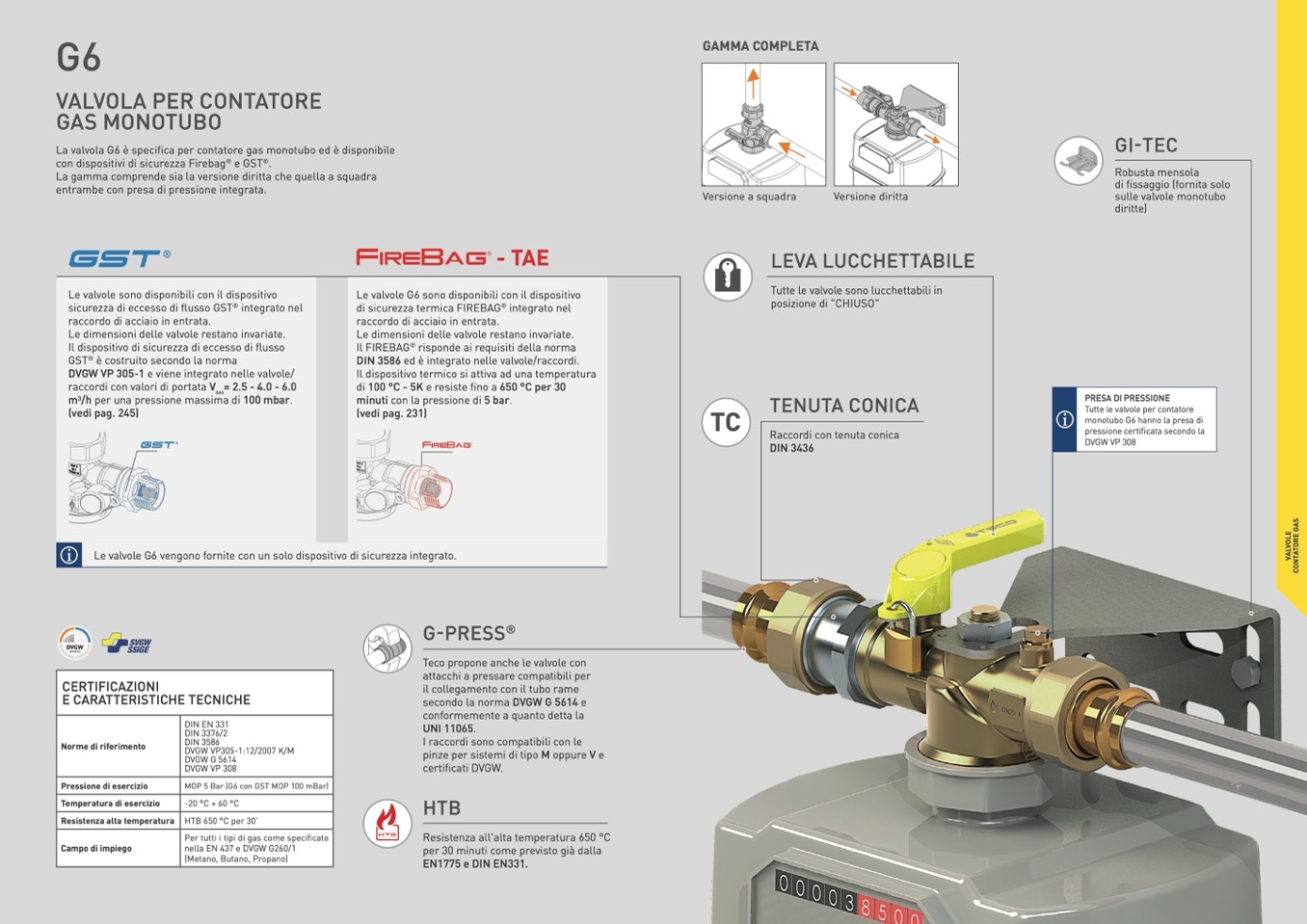

G6

VALVOLA PER CONTATORE

GAS MONOTUBO

La valvola G6 è specifica per contatore gas monotubo ed è disponibile

con dispositivi di sicurezza Firebag

®

e GST

®

.

La gamma comprende sia la versione diritta che quella a squadra

entrambe con presa di pressione integrata.

GAMMA COMPLETA

Le valvole sono disponibili con il dispositivo

sicurezza di eccesso di flusso GST

®

integrato nel

raccordo di acciaio in entrata.

Le dimensioni delle valvole restano invariate.

Il dispositivo di sicurezza di eccesso di flusso

GST

®

è costruito secondo la norma

DVGW VP 305-1 e viene integrato nelle valvole/

raccordi con valori di portata V

gas

= 2.5 - 4.0 - 6.0

m

3

/h per una pressione massima di 100 mbar.

(vedi pag. 245)

- TAE

Le valvole G6 sono disponibili con il dispositivo

di sicurezza termica FIREBAG

®

integrato nel

raccordo di acciaio in entrata.

Le dimensioni delle valvole restano invariate.

Il FIREBAG

®

risponde ai requisiti della norma

DIN 3586 ed è integrato nelle valvole/raccordi.

Il dispositivo termico si attiva ad una temperatura

di 100 °C - 5K e resiste fino a 650 °C per 30

minuti con la pressione di 5 bar.

(vedi pag. 231)

TC

LEVA LUCCHETTABILE

Tutte le valvole sono lucchettabili in

posizione di "CHIUSO"

TENUTA CONICA

Raccordi con tenuta conica

DIN 3436

PRESA DI PRESSIONE

Tutte le valvole per contatore

monotubo G6 hanno la presa di

pressione certificata secondo la

DVGW VP 308

Le valvole G6 vengono fornite con un solo dispositivo di sicurezza integrato.

product

CERTIFICAZIONI

E CARATTERISTICHE TECNICHE

G-PRESS

®

Teco propone anche le valvole con

attacchi a pressare compatibili per

il collegamento con il tubo rame

secondo la norma DVGW G 5614 e

conformemente a quanto detta la

UNI 11065.

I raccordi sono compatibili con le

pinze per sistemi di tipo M oppure V e

certificati DVGW.

HTB

Resistenza all'alta temperatura 650 °C

per 30 minuti come previsto già dalla

EN1775 e DIN EN331.

Norme di riferimento

Pressione di esercizio

Temperatura di esercizio

Resistenza alta temperatura

Campo di impiego

DIN EN 331

DIN 3376/2

DIN 3586

DVGW VP305-1:12/2007 K/M

DVGW G 5614

MOP 5 Bar (G6 con GST MOP 100 mBar)

-20 °C + 60 °C

HTB 650 °C per 30’

Per tutti i tipi di gas come specificato

nella EN 437 e DVGW G260/1

(Metano, Butano, Propano)

DVGW VP 308

Versione a squadra

Versione diritta

GI-TEC

Robusta mensola

di fissaggio (fornita solo

sulle valvole monotubo

diritte)

V

A

L

V

O

L

E

C

O

N

T

A

T

O

R

E

G

A

S
