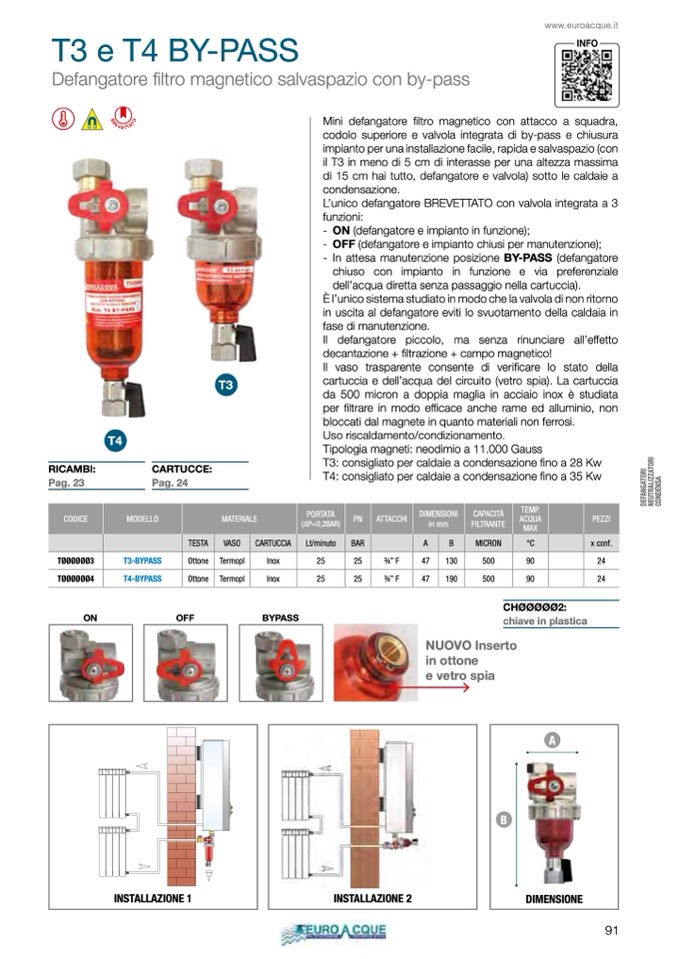

T3 e T4 BY-PASS
Defangatore filtro magnetico salvaspazio con by-pass
www.euroacque.it
T4
T3
Mini defangatore
filtro magnetico con attacco a squadra,
codolo superiore e valvola integrata di by-pass e chiusura
impianto per una installazione facile, rapida e salvaspazio (con
il T3 in meno di 5 cm di interasse per una altezza massima
di 15 cm hai tutto, defangatore e valvola) sotto le caldaie a
condensazione.
L’unico defangatore BREVETTATO con valvola integrata a 3
funzioni:
- ON (defangatore e impianto in funzione);
- OFF (defangatore e impianto chiusi per manutenzione);
- In attesa manutenzione posizione BY-PASS (defangatore
chiuso con impianto in funzione e via preferenziale
dell’acqua diretta senza passaggio nella cartuccia).
È l’unico sistema studiato in modo che la valvola di non ritorno
in uscita al defangatore eviti lo svuotamento della caldaia in
fase di manutenzione.
Il defangatore piccolo, ma senza rinunciare all’effetto
decantazione + filtrazione + campo magnetico!
Il vaso trasparente consente di veri
ficare lo stato della
cartuccia e dell’acqua del circuito (vetro spia). La cartuccia
da 500 micron a doppia maglia in acciaio inox è studiata
per filtrare in modo efficace anche rame ed alluminio, non
bloccati dal magnete in quanto materiali non ferrosi.
Uso riscaldamento/condizionamento.
Tipologia magneti: neodimio a 11.000 Gauss
T3: consigliato per caldaie a condensazione fino a 28 Kw
T4: consigliato per caldaie a condensazione fino a 35 Kw
RICAMBI:
Pag. 23
CARTUCCE:
Pag. 24
CODICE
MODELLO
MATERIALE
PORTATA
(∆P=0,2BAR)
PN
ATTACCHI
DIMENSIONI
in mm
CAPACIT
À
FILTRANTE
TEMP.
ACQUA
MAX
PEZZI
TESTA
VASO
CARTUCCIA
Lt/minuto
BAR
A
B
MICRON
°C
x conf.
TØØØØØØ3
T3-BYPASS
Ottone Termopl
Inox
25
25
3⁄4”F
47
130
500
90
24
TØØØØØØ4
T4-BYPASS
Ottone Termopl
Inox
25
25
3⁄4”F
47
190
500
90
24
ON
OFF
BYPASS
CHØØØØØ2:
chiave in plastica
NUOVO Inserto
in ottone
e vetro spia
A
B
INSTALLAZIONE 1
INSTALLAZIONE 2
DIMENSIONE
91
