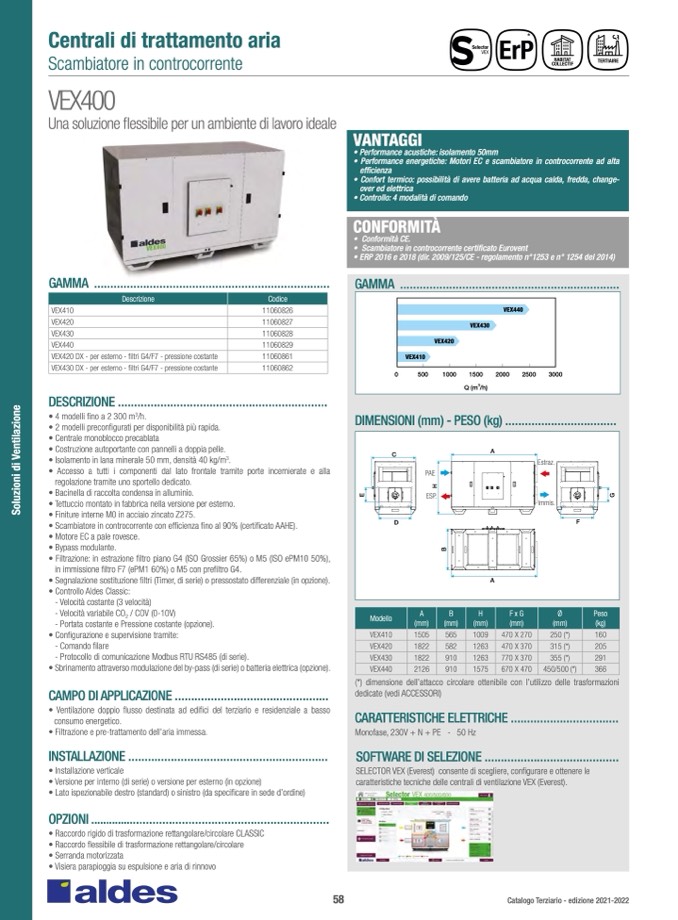

Centrali di trattamento aria
Scambiatore in controcorrente
VEX400
Una soluzione flessibile per un ambiente di lavoro ideale
VANTAGGI
• Performance acustiche: isolamento 50mm
• Performance energetiche: Motori EC e scambiatore in controcorrente ad alta
efficienza
• Confort termico: possibilità di avere batteria ad acqua calda, fredda, change-
over ed elettrica
• Controllo: 4 modalità di comando
CONFORMITÀ
• Conformità CE.
• Scambiatore in controcorrente certificato Eurovent
• ERP 2016 e 2018 (dir. 2009/125/CE - regolamento n°1253 e n° 1254 del 2014)
GAMMA ...................................................................
GAMMA ........................................................................
Descrizione
VEX410
VEX420
VEX430
VEX440
VEX420 DX - per esterno - filtri G4/F7 - pressione costante
VEX430 DX - per esterno - filtri G4/F7 - pressione costante
Codice
11060826
11060827
11060828
11060829
11060861
11060862
VEX440
DESCRIZIONE ................................................................
• 4 modelli fino a 2 300 m
3
/h.
• 2 modelli preconfigurati per disponibilità più rapida.
• Centrale monoblocco precablata
• Costruzione autoportante con pannelli a doppia pelle.
• Isolamento in lana minerale 50 mm, densità 40 kg/m
3
.
• Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla
regolazione tramite uno sportello dedicato.
• Bacinella di raccolta condensa in alluminio.
• Tettuccio montato in fabbrica nella versione per esterno.
• Finiture interne M0 in acciaio zincato Z275.
• Scambiatore in controcorrente con efficienza fino al 90% (certificato AAHE).
• Motore EC a pale rovesce.
• Bypass modulante.
• Filtrazione: in estrazione filtro piano G4 (ISO Grossier 65%) o M5 (ISO ePM10 50%),
in immissione filtro F7 (ePM1 60%) o M5 con prefiltro G4.
• Segnalazione sostituzione filtri (Timer, di serie) o pressostato differenziale (in opzione).
• Controllo Aldes Classic:
- Velocità costante (3 velocità)
- Velocità variabile CO
2
/ COV (0-10V)
- Portata costante e Pressione costante (opzione).
• Configurazione e supervisione tramite:
- Comando filare
- Protocollo di comunicazione Modbus RTU RS485 (di serie).
• Sbrinamento attraverso modulazione del by-pass (di serie) o batteria elettrica (opzione).
CAMPO DI APPLICAZIONE ...............................................
• Ventilazione doppio flusso destinata ad edifici del terziario e residenziale a basso
consumo energetico.
• Filtrazione e pre-trattamento dell’aria immessa.
INSTALLAZIONE .............................................................
• Installazione verticale
• Versione per interno (di serie) o versione per esterno (in opzione)
• Lato ispezionabile destro (standard) o sinistro (da specificare in sede d’ordine)
OPZIONI ..........................................................................
• Raccordo rigido di trasformazione rettangolare/circolare CLASSIC
• Raccordo flessibile di trasformazione rettangolare/circolare
• Serranda motorizzata
• Visiera parapioggia su espulsione e aria di rinnovo
DIMENSIONI (mm) - PESO (kg) ..................................
58
Catalogo Terziario - edizione 2021-2022
Modello
VEX410
VEX420
VEX430
VEX440
D
F
A
A
B
H
FxG
Ø
Peso
0
VEX410
500
1000
1500
2000
2500
3000
Q (m
3
/h)
VEX430
VEX420
C
A
PAE
ESP.
Estraz.
Immis.
B
S
o
l
u
z
i
o
n
i
d
i
V
e
n
t
i
l
a
z
i
o
n
e
E
G
H
(mm)
(mm)
(mm)
1505
565
1009
1822
582
1263
1822
910
1263
2126
910
1575
(mm)
470 X 270
470 X 370
770 X 370
670 X 470
(mm)
(kg)
250 (*)
160
315 (*)
205
355 (*)
291
450/500 (*)
366
(*) dimensione dell’attacco circolare ottenibile con l’utilizzo delle trasformazioni
dedicate (vedi ACCESSORI)
CARATTERISTICHE ELETTRICHE .................................
Monofase, 230V + N + PE - 50 Hz
SOFTWARE DI SELEZIONE .........................................
SELECTOR VEX (Everest) consente di scegliere, configurare e ottenere le
caratteristiche tecniche delle centrali di ventilazione VEX (Everest).
