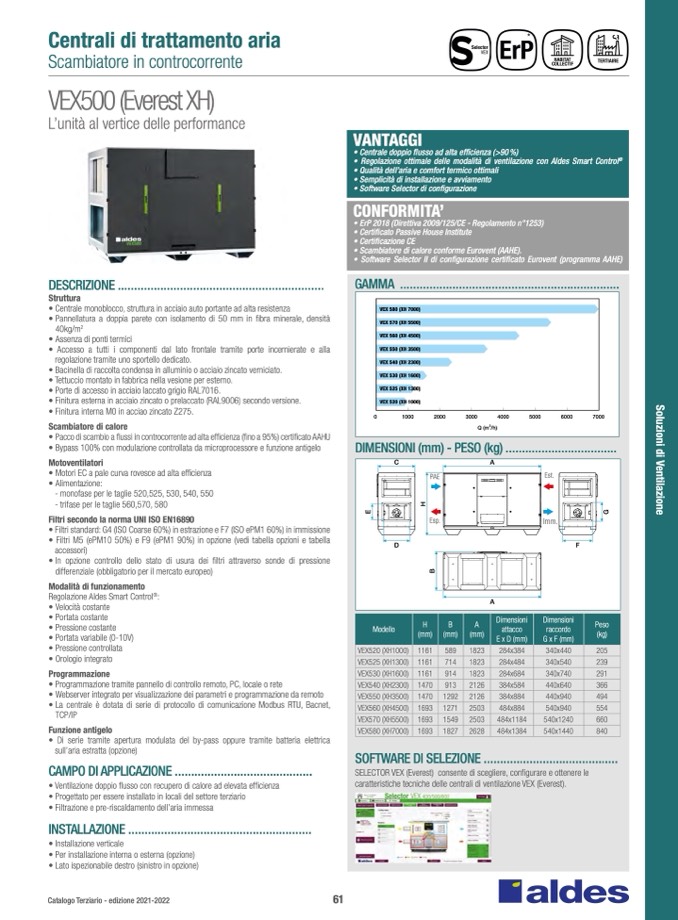

Centrali di trattamento aria

Scambiatore in controcorrente

VEX500 (Everest XH)

L’unità al vertice delle performance

DESCRIZIONE ...............................................................

Struttura

• Centrale monoblocco, struttura in acciaio auto portante ad alta resistenza

• Pannellatura a doppia parete con isolamento di 50 mm in fibra minerale, densità

40kg/m

2

• Assenza di ponti termici

• Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla

regolazione tramite uno sportello dedicato.

• Bacinella di raccolta condensa in alluminio o acciaio zincato verniciato.

• Tettuccio montato in fabbrica nella vesione per esterno.

• Porte di accesso in acciaio laccato grigio RAL7016.

• Finitura esterna in acciaio zincato o prelaccato (RAL9006) secondo versione.

• Finitura interna M0 in acciao zincato Z275.

Scambiatore di calore

• Pacco di scambio a flussi in controcorrente ad alta efficienza (fino a 95%) certificato AAHU

• Bypass 100% con modulazione controllata da microprocessore e funzione antigelo

Motoventilatori

• Motori EC a pale curva rovesce ad alta efficienza

• Alimentazione:

- monofase per le taglie 520,525, 530, 540, 550

- trifase per le taglie 560,570, 580

Filtri secondo la norma UNI ISO EN16890

• Filtri standard: G4 (ISO Coarse 60%) in estrazione e F7 (ISO ePM1 60%) in immissione

• Filtri M5 (ePM10 50%) e F9 (ePM1 90%) in opzione (vedi tabella opzioni e tabella

accessori)

• In opzione controllo dello stato di usura dei filtri attraverso sonde di pressione

differenziale (obbligatorio per il mercato europeo)

Modalità di funzionamento

Regolazione Aldes Smart Control

®

:

• Velocità costante

• Portata costante

• Pressione costante

• Portata variabile (0-10V)

• Pressione controllata

• Orologio integrato

Programmazione

• Programmazione tramite pannello di controllo remoto, PC, locale o rete

• Webserver integrato per visualizzazione dei parametri e programmazione da remoto

• La centrale è dotata di serie di protocollo di comunicazione Modbus RTU, Bacnet,

TCP/IP

Funzione antigelo

• Di serie tramite apertura modulata del by-pass oppure tramite batteria elettrica

sull’aria estratta (opzione)

CAMPO DI APPLICAZIONE ..........................................

• Ventilazione doppio flusso con recupero di calore ad elevata efficienza

• Progettato per essere installato in locali del settore terziario

• Filtrazione e pre-riscaldamento dell’aria immessa

INSTALLAZIONE ........................................................

• Installazione verticale

• Per installazione interna o esterna (opzione)

• Lato ispezionabile destro (sinistro in opzione)

VANTAGGI

• Centrale doppio flusso ad alta efficienza (>90 %)

• Regolazione ottimale delle modalità di ventilazione con Aldes Smart Control

®

• Qualità dell’aria e comfort termico ottimali

• Semplicità di installazione e avviamento

• Software Selector di configurazione

CONFORMITA’

• ErP 2018 (Direttiva 2009/125/CE - Regolamento n°1253)

• Certificato Passive House Institute

• Certificazione CE

• Scambiatore di calore conforme Eurovent (AAHE).

• Software Selector II di configurazione certificato Eurovent (programma AAHE)

GAMMA ...................................................................

Catalogo Terziario - edizione 2021-2022

61

VEX 580 (XH 7000)

VEX 570 (XH 5500)

VEX 560 (XH 4500)

VEX 550 (XH 3500)

VEX 540 (XH 2300)

VEX 530 (XH 1600)

VEX 525 (XH 1300)

VEX 520 (XH 1000)

0

1000

2000

3000

4000

Q (m

3

/h)

5000

6000

7000

S

o

l

u

z

i

o

n

i

d

i

V

e

n

t

i

l

a

z

i

o

n

e

DIMENSIONI (mm) - PESO (kg) ..................................

C

A

PAE

Est.

B

E

G

H

Modello

VEX520 (XH1000)

VEX525 (XH1300)

VEX530 (XH1600)

VEX540 (XH2300)

VEX550 (XH3500)

VEX560 (XH4500)

VEX570 (XH5500)

VEX580 (XH7000)

H

B

A

(mm) (mm)

(mm)

1161

589

1823

1161

714

1823

1161

914

1823

1470

913

2126

1470 1292 2126

1693 1271 2503

1693 1549 2503

1693 1827 2628

Dimensioni

attacco

E x D (mm)

284x384

284x484

284x684

384x584

384x884

484x884

484x1184

484x1384

Dimensioni

Peso

raccordo

(kg)

G x F (mm)

340x440

205

340x540

239

340x740

291

440x640

366

440x940

494

540x940

554

540x1240

660

540x1440

840

Esp.

Imm.

D

F

SOFTWARE DI SELEZIONE .........................................

SELECTOR VEX (Everest) consente di scegliere, configurare e ottenere le

caratteristiche tecniche delle centrali di ventilazione VEX (Everest).
