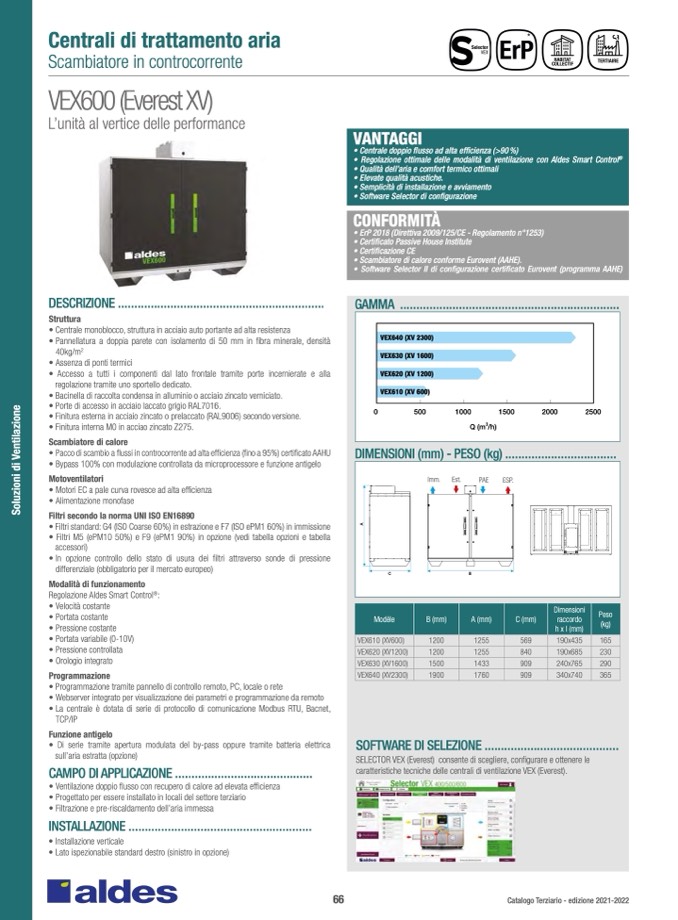

Centrali di trattamento aria

Scambiatore in controcorrente

VEX600 (Everest XV)

L’unità al vertice delle performance

DESCRIZIONE ...............................................................

Struttura

VANTAGGI

• Centrale doppio flusso ad alta efficienza (>90 %)

• Regolazione ottimale delle modalità di ventilazione con Aldes Smart Control

®

• Qualità dell’aria e comfort termico ottimali

• Elevate qualità acustiche.

• Semplicità di installazione e avviamento

• Software Selector di configurazione

CONFORMITÀ

• ErP 2018 (Direttiva 2009/125/CE - Regolamento n°1253)

• Certificato Passive House Institute

• Certificazione CE

• Scambiatore di calore conforme Eurovent (AAHE).

• Software Selector II di configurazione certificato Eurovent (programma AAHE)

GAMMA ...................................................................

• Centrale monoblocco, struttura in acciaio auto portante ad alta resistenza

• Pannellatura a doppia parete con isolamento di 50 mm in fibra minerale, densità

40kg/m

2

• Assenza di ponti termici

• Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla

regolazione tramite uno sportello dedicato.

• Bacinella di raccolta condensa in alluminio o acciaio zincato verniciato.

• Porte di accesso in acciaio laccato grigio RAL7016.

• Finitura esterna in acciaio zincato o prelaccato (RAL9006) secondo versione.

• Finitura interna M0 in acciao zincato Z275.

Scambiatore di calore

• Pacco di scambio a flussi in controcorrente ad alta efficienza (fino a 95%) certificato AAHU

• Bypass 100% con modulazione controllata da microprocessore e funzione antigelo

Motoventilatori

• Motori EC a pale curva rovesce ad alta efficienza

• Alimentazione monofase

Filtri secondo la norma UNI ISO EN16890

• Filtri standard: G4 (ISO Coarse 60%) in estrazione e F7 (ISO ePM1 60%) in immissione

• Filtri M5 (ePM10 50%) e F9 (ePM1 90%) in opzione (vedi tabella opzioni e tabella

accessori)

• In opzione controllo dello stato di usura dei filtri attraverso sonde di pressione

differenziale (obbligatorio per il mercato europeo)

Modalità di funzionamento

Regolazione Aldes Smart Control

®

:

• Velocità costante

• Portata costante

• Pressione costante

• Portata variabile (0-10V)

• Pressione controllata

• Orologio integrato

Programmazione

• Programmazione tramite pannello di controllo remoto, PC, locale o rete

• Webserver integrato per visualizzazione dei parametri e programmazione da remoto

• La centrale è dotata di serie di protocollo di comunicazione Modbus RTU, Bacnet,

TCP/IP

Funzione antigelo

• Di serie tramite apertura modulata del by-pass oppure tramite batteria elettrica

sull’aria estratta (opzione)

CAMPO DI APPLICAZIONE ..........................................

• Ventilazione doppio flusso con recupero di calore ad elevata efficienza

• Progettato per essere installato in locali del settore terziario

• Filtrazione e pre-riscaldamento dell’aria immessa

INSTALLAZIONE ........................................................

• Installazione verticale

• Lato ispezionabile standard destro (sinistro in opzione)

VEX640 (XV 2300)

VEX630 (XV 1600)

VEX620 (XV 1200)

VEX610 (XV 600)

0

500

1000

1500

2000

2500

Q (m

3

/h)

66

Catalogo Terziario - edizione 2021-2022

DIMENSIONI (mm) - PESO (kg) ..................................

A

S

o

l

u

z

i

o

n

i

d

i

V

e

n

t

i

l

a

z

i

o

n

e

Modèle

VEX610 (XV600)

VEX620 (XV1200)

VEX630 (XV1600)

VEX640 (XV2300)

B (mm)

1200

1200

1500

1900

A (mm)

1255

1255

1433

1760

C (mm)

569

840

909

909

Dimensioni

raccordo

h x l (mm)

Peso

(kg)

Imm.

Est.

C

B

PAE

ESP.

SOFTWARE DI SELEZIONE .........................................

SELECTOR VEX (Everest) consente di scegliere, configurare e ottenere le

caratteristiche tecniche delle centrali di ventilazione VEX (Everest).

190x435

165

190x685

230

240x765

290

340x740

365
