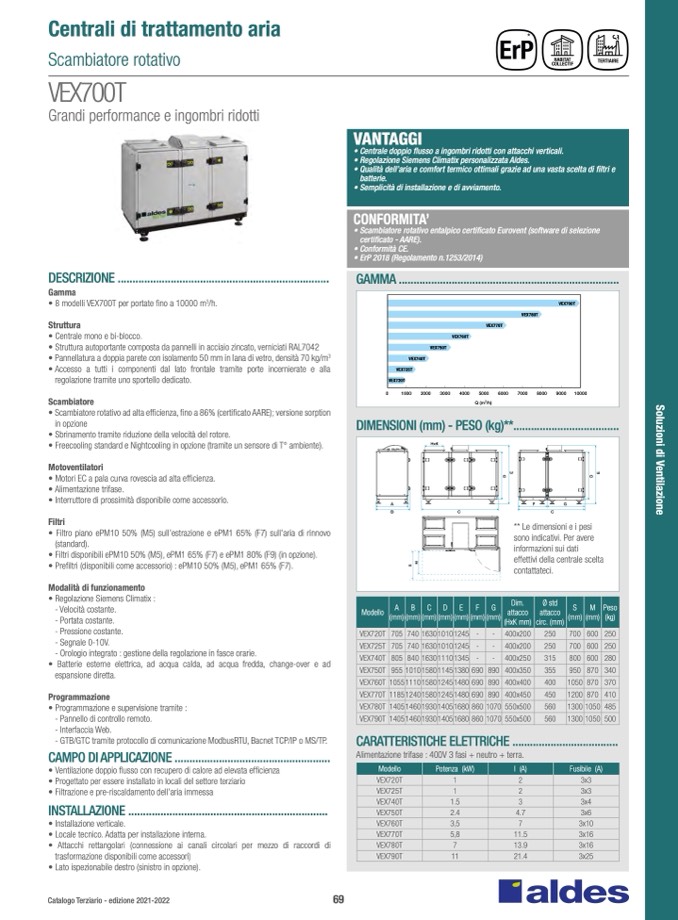

Centrali di trattamento aria

Scambiatore rotativo

VEX700T

Grandi performance e ingombri ridotti

DESCRIZIONE ........................................................................

Gamma

• 8 modelli VEX700T per portate fino a 10000 m

3

/h.

Struttura

• Centrale mono e bi-blocco.

• Struttura autoportante composta da pannelli in acciaio zincato, verniciati RAL7042

• Pannellatura a doppia parete con isolamento 50 mm in lana di vetro, densità 70 kg/m

3

•Accesso a tutti i componenti dal lato frontale tramite porte incernierate e alla

regolazione tramite uno sportello dedicato.

Scambiatore

• Scambiatore rotativo ad alta efficienza, fino a 86% (certificato AARE); versione sorption

in opzione

• Sbrinamento tramite riduzione della velocità del rotore.

• Freecooling standard e Nightcooling in opzione (tramite un sensore di T° ambiente).

Motoventilatori

• Motori EC a pala curva rovescia ad alta efficienza.

• Alimentazione trifase.

• Interruttore di prossimità disponibile come accessorio.

Filtri

• Filtro piano ePM10 50% (M5) sull’estrazione e ePM1 65% (F7) sull’aria di rinnovo

(standard).

• Filtri disponibili ePM10 50% (M5), ePM1 65% (F7) e ePM1 80% (F9) (in opzione).

• Prefiltri (disponibili come accessorio) : ePM10 50% (M5), ePM1 65% (F7).

Modalità di funzionamento

• Regolazione Siemens Climatix :

- Velocità costante.

- Portata costante.

- Pressione costante.

- Segnale 0-10V.

- Orologio integrato : gestione della regolazione in fasce orarie.

• Batterie esterne elettrica, ad acqua calda, ad acqua fredda, change-over e ad

espansione diretta.

Programmazione

• Programmazione e supervisione tramite :

- Pannello di controllo remoto.

- Interfaccia Web.

- GTB/GTC tramite protocollo di comunicazione ModbusRTU, Bacnet TCP/IP o MS/TP.

CAMPO DI APPLICAZIONE .....................................................

• Ventilazione doppio flusso con recupero di calore ad elevata efficienza

• Progettato per essere installato in locali del settore terziario

• Filtrazione e pre-riscaldamento dell’aria immessa

INSTALLAZIONE ....................................................................

• Installazione verticale.

• Locale tecnico. Adatta per installazione interna.

• Attacchi rettangolari (connessione ai canali circolari per mezzo di raccordi di

trasformazione disponibili come accessori)

• Lato ispezionabile destro (sinistro in opzione).

VANTAGGI

• Centrale doppio flusso a ingombri ridotti con attacchi verticali.

• Regolazione Siemens Climatix personalizzata Aldes.

• Qualità dell’aria e comfort termico ottimali grazie ad una vasta scelta di filtri e

batterie.

• Semplicità di installazione e di avviamento.

CONFORMITA’

• Scambiatore rotativo entalpico certificato Eurovent (software di selezione

certificato - AARE).

• Conformità CE.

• ErP 2018 (Regolamento n.1253/2014)

GAMMA ...........................................................................

Catalogo Terziario - edizione 2021-2022

69

Modello

VEX720T

VEX725T

VEX740T

VEX750T

VEX760T

VEX770T

VEX780T

VEX790T

(mm) (mm) (mm) (mm) (mm) (mm) (mm)

705 740 1630 1010 1245

-

-

705 740 1630 1010 1245

-

-

805 840 1630 1110 1345

-

-

955 1010 1580 1145 1380 690 890

1055 1110 1580 1245 1480 690 890

1185 1240 1580 1245 1480 690 890

1405 1460 1930 1405 1680 860 1070

1405 1460 1930 1405 1680 860 1070

attacco

(HxK mm)

attacco

circ. (mm)

(mm) (mm) (kg)

700 600 250

700 600 250

800 600 280

950 870 340

1050 870 370

1200 870 410

1300 1050 485

1300 1050 500

0

VEX740T

VEX725T

VEX720T

1000

2000

3000

4000

VEX760T

VEX750T

VEX770T

5000

6000

Q (m

3

/h)

VEX780T

7000

8000

VEX790T

9000

10000

S

o

l

u

z

i

o

n

i

d

i

V

e

n

t

i

l

a

z

i

o

n

e

DIMENSIONI (mm) - PESO (kg)**....................................

HxK

A

F

G

B

C

C

** Le dimensioni e i pesi

sono indicativi. Per avere

informazioni sui dati

effettivi della centrale scelta

contattateci.

A

B

C

D

E

F

G

Dim.

Ø std

S

M Peso

S

M

D

E

D

E

CARATTERISTICHE ELETTRICHE ....................................

Alimentazione trifase : 400V 3 fasi + neutro + terra.

Modello

VEX720T

VEX725T

VEX740T

VEX750T

VEX760T

VEX770T

VEX780T

VEX790T

Potenza (kW)

I (A)

Fusibile (A)

1

2

3x3

1

2

3x3

1.5

2.4

3,5

5,8

7

11

3

3x4

4.7

3x6

7

3x10

11.5

3x16

13.9

3x16

21.4

3x25

400x200

400x200

400x250

400x350

400x400

400x450

550x500

550x500

250

250

315

355

400

450

560

560
