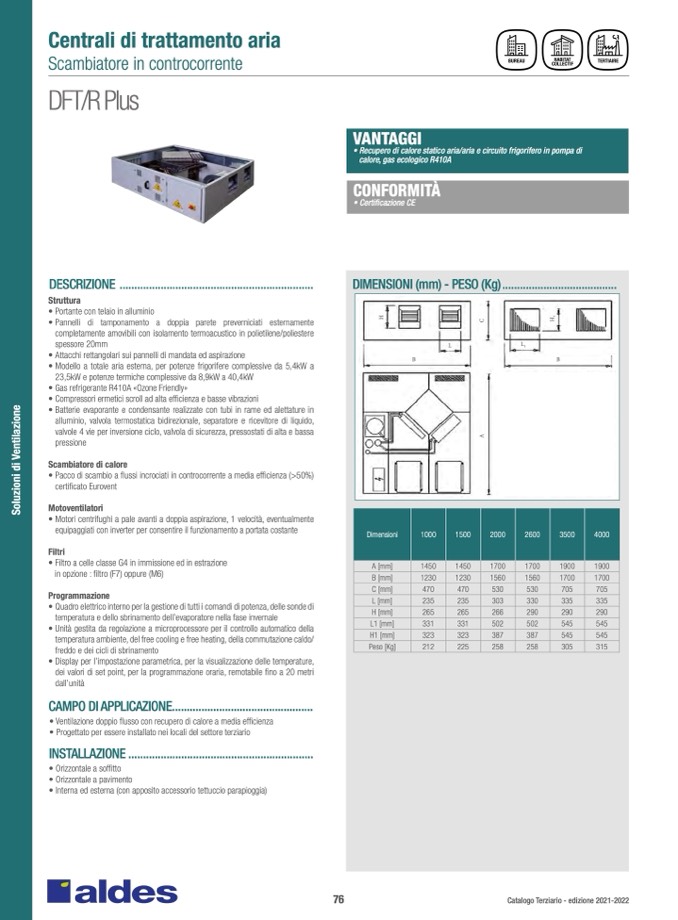

Centrali di trattamento aria

Scambiatore in controcorrente

DFT/R Plus

DESCRIZIONE ..................................................................

Struttura

• Portante con telaio in alluminio

•Pannelli di tamponamento a doppia parete preverniciati esternamente

completamente amovibili con isolamento termoacustico in polietilene/poliestere

spessore 20mm

• Attacchi rettangolari sui pannelli di mandata ed aspirazione

• Modello a totale aria esterna, per potenze frigorifere complessive da 5,4kW a

23,5kW e potenze termiche complessive da 8,9kW a 40,4kW

• Gas refrigerante R410A «Ozone Friendly»

• Compressori ermetici scroll ad alta efficienza e basse vibrazioni

• Batterie evaporante e condensante realizzate con tubi in rame ed alettature in

alluminio, valvola termostatica bidirezionale, separatore e ricevitore di liquido,

valvole 4 vie per inversione ciclo, valvola di sicurezza, pressostati di alta e bassa

pressione

Scambiatore di calore

• Pacco di scambio a flussi incrociati in controcorrente a media ef

ficienza (>50%)

certificato Eurovent

Motoventilatori

• Motori centrifughi a pale avanti a doppia aspirazione, 1 velocità, eventualmente

equipaggiati con inverter per consentire il funzionamento a portata costante

Filtri

• Filtro a celle classe G4 in immissione ed in estrazione

in opzione : filtro (F7) oppure (M6)

Programmazione

• Quadro elettrico interno per la gestione di tutti i comandi di potenza, delle sonde di

temperatura e dello sbrinamento dell’evaporatore nella fase invernale

• Unità gestita da regolazione a microprocessore per il controllo automatico della

temperatura ambiente, del free cooling e free heating, della commutazione caldo/

freddo e dei cicli di sbrinamento

• Display per l’impostazione parametrica, per la visualizzazione delle temperature,

dei valori di set point, per la programmazione oraria, remotabile fino a 20 metri

dall’unità

CAMPO DI APPLICAZIONE................................................

• Ventilazione doppio flusso con recupero di calore a media efficienza

• Progettato per essere installato nei locali del settore terziario

INSTALLAZIONE ...............................................................

• Orizzontale a soffitto

• Orizzontale a pavimento

• Interna ed esterna (con apposito accessorio tettuccio parapioggia)

VANTAGGI

• Recupero di calore statico aria/aria e circuito frigorifero in pompa di

calore, gas ecologico R410A

CONFORMITÀ

• Certificazione CE

DIMENSIONI (mm) - PESO (Kg).......................................

Dimensioni

1000

1500

2000

2600

3500

4000

A [mm]

1450

1700

1900

B [mm]

1230

1560

1700

C [mm]

470

530

705

L [mm]

235

303

330

335

H [mm]

265

266

290

L1 [mm]

331

502

545

H1 [mm]

323

387

545

Peso [Kg]

212

225

258

305

315

Catalogo Terziario - edizione 2021-2022
