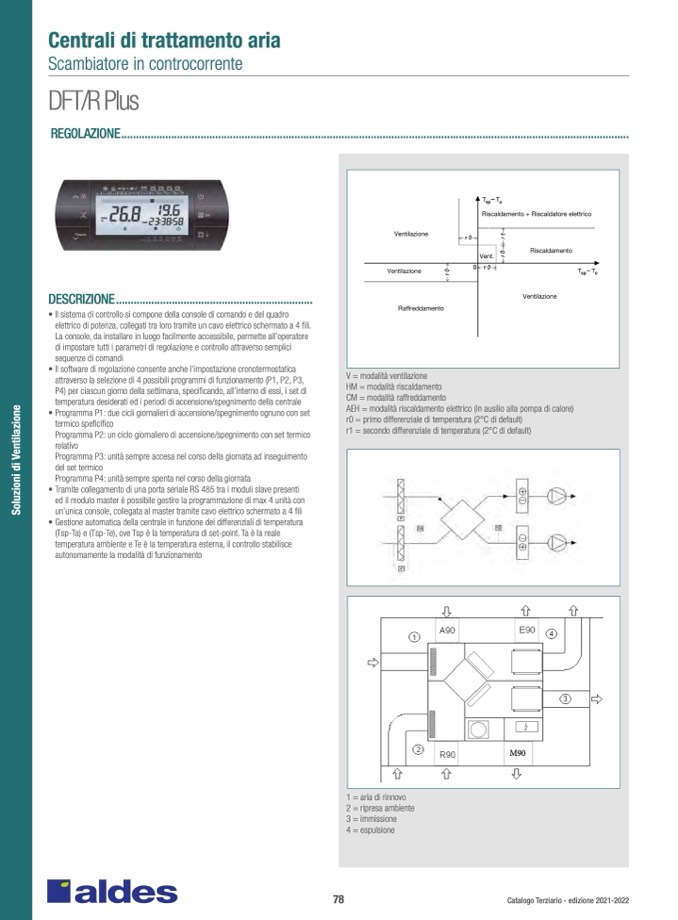

Centrali di trattamento aria

Scambiatore in controcorrente

DFT/R Plus

REGOLAZIONE.............................................................................................................................................................................

DESCRIZIONE ...................................................................

• Il sistema di controllo si compone della console di comando e del quadro

elettrico di potenza, collegati tra loro tramite un cavo elettrico schermato a 4 fili.

La console, da installare in luogo facilmente accessibile, permette all’operatore

di impostare tutti i parametri di regolazione e controllo attraverso semplici

sequenze di comandi

• Il software di regolazione consente anche l’impostazione cronotermostatica

attraverso la selezione di 4 possibili programmi di funzionamento (P1, P2, P3,

P4) per ciascun giorno della settimana, specificando, all’interno di essi, i set di

temperatura desiderati ed i periodi di accensione/spegnimento della centrale

• Programma P1: due cicli giornalieri di accensione/spegnimento ognuno con set

termico speficifico

Programma P2: un ciclo giornaliero di accensione/spegnimento con set termico

relativo

Programma P3: unità sempre accesa nel corso della giornata ad inseguimento

del set termico

Programma P4: unità sempre spenta nel corso della giornata

• Tramite collegamento di una porta seriale RS 485 tra i moduli slave presenti

ed il modulo master è possibile gestire la programmazione di max 4 unità con

un’unica console, collegata al master tramite cavo elettrico schermato a 4 fili

• Gestione automatica della centrale in funzione dei differenziali di temperatura

(Tsp-Ta) e (Tsp-Te), ove Tsp è la temperatura di set-point. Ta

è la reale

temperatura ambiente e Te è la temperatura esterna, il controllo stabilisce

autonomamente la modalità di funzionamento

V = modalità ventilazione

HM = modalità riscaldamento

CM = modalità raffreddamento

AEH = modalità riscaldamento elettrico (in ausilio alla pompa di calore)

r0 = primo differenziale di temperatura (2°C di default)

r1 = secondo differenziale di temperatura (2°C di default)

1 = aria di rinnovo

2 = ripresa ambiente

3 = immissione

4 = espulsione

M90

78

Catalogo Terziario - edizione 2021-2022
