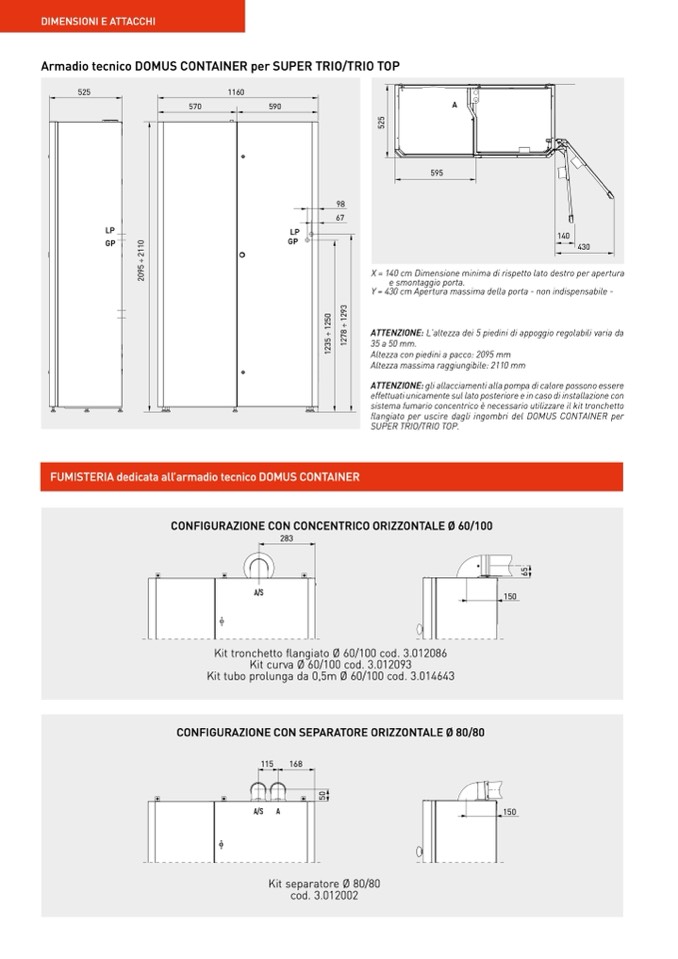

DIMENSIONI E ATTACCHI

Armadio tecnico DOMUS CONTAINER per SUPER TRIO/TRIO TOP

525

1160

590

LP

GP

LP

GP

330

A/S

A/S

115

214

140

430

570

A

595

FUMISTERIA dedicata all’armadio tecnico D11O5MU2S14CONTAINER

A

A/S

A

150

330

X = 140 cm Dimensione minima di rispetto lato destro per apertura

e smontaggio porta.

Y = 430 cm Apertura massima della porta - non indispensabile -

150

ATTENZIONE: L’altezza dei 5 piedini di appoggio regolabili varia da

35 a 50 mm.

Altezza con piedini a pacco: 2095 mm

Altezza massima raggiungibile: 2110 mm

98

67

CONFIGURAZION

A/

E

S

CO

A

N CONCENTRICO ORIZZONTALE Ø 60/100 150

283

595

A/S

283

150

140

430

Kit tronchetto flangiato Ø 60/100 cod. 3.012086

Kit curva Ø 60/100 cod. 3.012093

A/S

Kit tubo prolunga da 0,5m Ø 60/100 cod. 3.014643

150

115

168

A/S

A

150

CONFIGURAZIONE CON SEPARATORE ORIZZONTALE Ø 80/80

115

168

A/S

A

Kit separatore Ø 80/80

cod. 3.012002

150

ATTENZIONE: gli allacciamenti alla pompa di calore possono essere

150

effettuati unicamente sul lato posteriore e in caso di installazione con

sistema fumario concentrico è necessario utilizzare il kit tronchetto

flangiato per uscire dagli ingombri del DOMUS CONTAINER per

SUPER TRIO/TRIO TOP.
