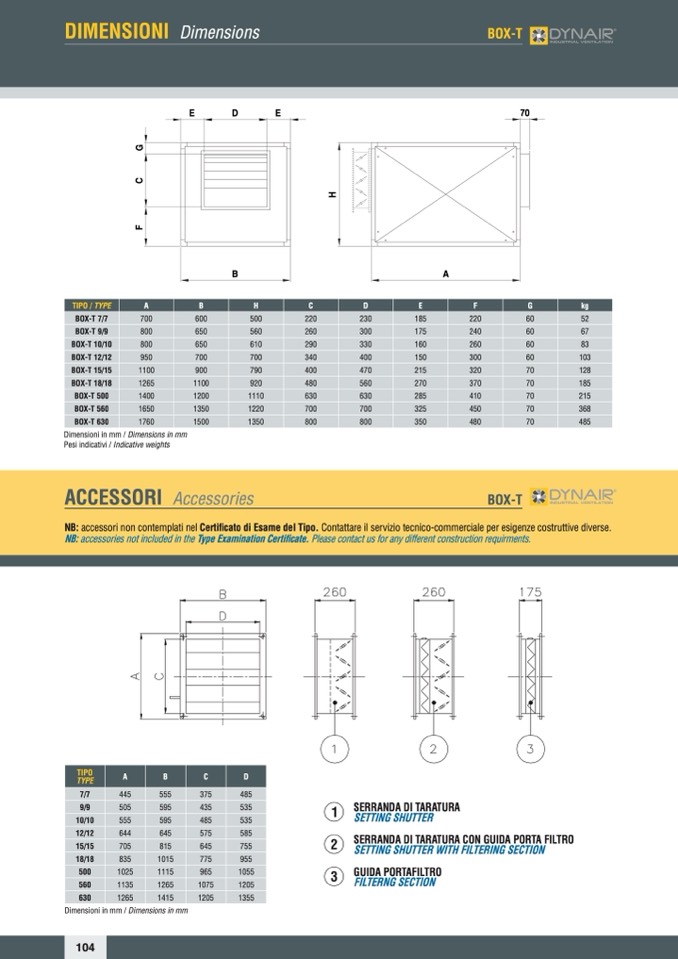

DIMENSIONI Dimensions

BOX-T

E

D

E

70

B

A

TIPO / TYPE

A

B

H

C

D

E

F

G

kg

BOX-T 7/7

700

600

500

220

230

185

220

60

52

BOX-T 9/9

800

650

560

260

300

175

240

60

67

BOX-T 10/10

800

650

610

290

330

160

260

60

83

BOX-T 12/12

950

700

700

340

400

150

300

60

103

BOX-T 15/15

1100

900

790

400

470

215

320

70

128

BOX-T 18/18

1265

1100

920

480

560

270

370

70

185

BOX-T 500

1400

1200

1110

630

630

285

410

70

215

BOX-T 560

1650

1350

1220

700

700

325

450

70

368

BOX-T 630

1760

1500

1350

800

800

350

480

70

485

Dimensioni in mm / Dimensions in mm

Pesi indicativi / Indicative weights

ACCESSORI Accessories

BOX-T

NB: accessori non contemplati nel Certi

ficato di Esame del Tipo. Contattare il servizio tecnico-commerciale per esigenze costruttive diverse.

NB: accessories not included in the Type Examination Certificate. Please contact us for any different construction requirments.

TIPO

TYPE

A

B

C

D

7/7

445

555

375

485

9/9

505

595

435

535

10/10

555

595

485

535

12/12

644

645

575

585

15/15

705

815

645

755

18/18

835

1015

775

955

500

1025

1115

965

1055

560

1135

1265

1075

1205

630

1265

1415

1205

1355

SERRANDA DI TARATURA

SETTING SHUTTER

SERRANDA DI TARATURA CON GUIDA PORTA FILTRO

SETTING SHUTTER WITH FILTERING SECTION

GUIDA PORTAFILTRO

Dimensioni in mm / Dimensions in mm

FILTERNG SECTION

104

F

C

G

H
