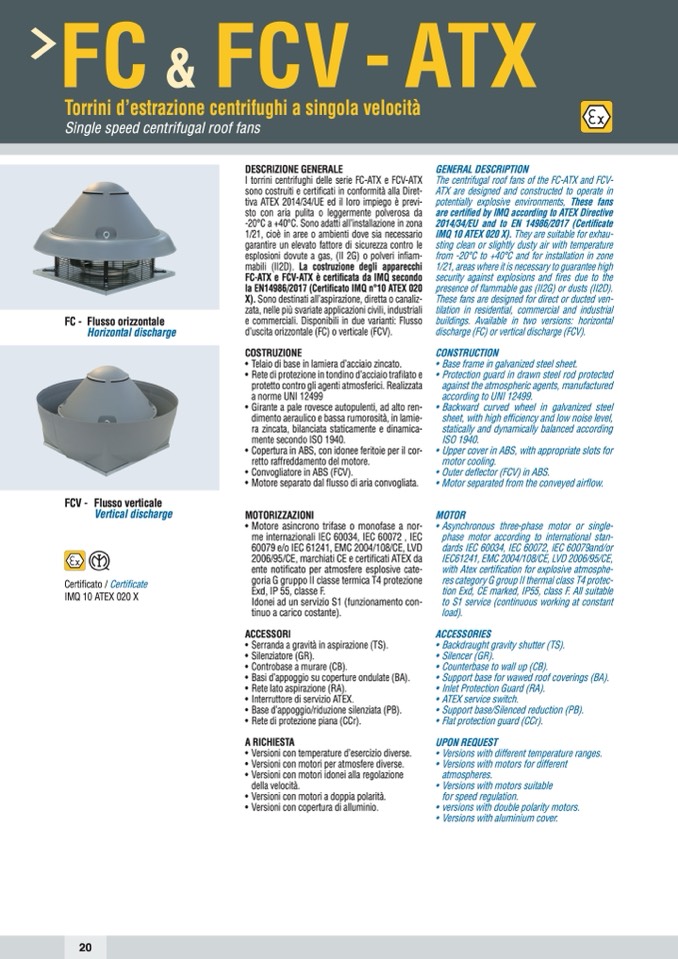

FC

&

FCV - ATX

Torrini d’estrazione centrifughi a singola velocità

Single speed centrifugal roof fans

FC - Flusso orizzontale

DESCRIZIONE GENERALE

I torrini centrifughi delle serie FC-ATX e FCV-ATX

sono costruiti e certificati in conformità alla Diret-

tiva ATEX 2014/34/UE ed il loro impiego è previ-

sto con aria pulita o leggermente polverosa da

-20°C a +40°C. Sono adatti all’installazione in zona

1/21, cioè in aree o ambienti dove sia necessario

garantire un elevato fattore di sicurezza contro le

esplosioni dovute a gas, (II 2G) o polveri infiam-

mabili (II2D). La costruzione degli apparecchi

FC-ATX e FCV-ATX è certificata da IMQ secondo

la EN14986/2017 (Certificato IMQ n°10 ATEX 020

X). Sono destinati all’aspirazione, diretta o canaliz-

zata, nelle più svariate applicazioni civili, industriali

e commerciali. Disponibili in due varianti: Flusso

d’uscita orizzontale (FC) o verticale (FCV).

COSTRUZIONE

• Telaio di base in lamiera d’acciaio zincato.

• Rete di protezione in tondino d’acciaio trafilato e

protetto contro gli agenti atmosferici. Realizzata

a norme UNI 12499

• Girante a pale rovesce autopulenti, ad alto ren-

dimento aeraulico e bassa rumorosità, in lamie-

ra zincata, bilanciata staticamente e dinamica-

mente secondo ISO 1940.

• Copertura in ABS, con idonee feritoie per il cor-

retto raffreddamento del motore.

• Convogliatore in ABS (FCV).

• Motore separato dal flusso di aria convogliata.

MOTORIZZAZIONI

• Motore asincrono trifase o monofase a nor-

me internazionali IEC 60034, IEC 60072 , IEC

60079 e/o IEC 61241, EMC 2004/108/CE, LVD

2006/95/CE, marchiati CE e certificati ATEX da

ente notificato per atmosfere esplosive cate-

goria G gruppo II classe termica T4 protezione

Exd, IP 55, classe F.

Idonei ad un servizio S1 (funzionamento con-

tinuo a carico costante).

ACCESSORI

• Serranda a gravità in aspirazione (TS).

• Silenziatore (GR).

• Controbase a murare (CB).

• Basi d’appoggio su coperture ondulate (BA).

• Rete lato aspirazione (RA).

• Interruttore di servizio ATEX.

• Base d’appoggio/riduzione silenziata (PB).

• Rete di protezione piana (CCr).

A RICHIESTA

• Versioni con temperature d’esercizio diverse.

• Versioni con motori per atmosfere diverse.

• Versioni con motori idonei alla regolazione

della velocità.

• Versioni con motori a doppia polarità.

• Versioni con copertura di alluminio.

GENERAL DESCRIPTION

The centrifugal roof fans of the FC-ATX and FCV-

ATX are designed and constructed to operate in

potentially explosive environments, These fans

are certified by IMQ according to ATEX Directive

2014/34/EU and to EN 14986/2017 (Certificate

IMQ 10 ATEX 020 X). They are suitable for exhau-

sting clean or slightly dusty air with temperature

from -20°C to +40°C and for installation in zone

1/21, areas where it is necessary to guarantee high

security against explosions and fires due to the

presence of flammable gas (II2G) or dusts (II2D).

These fans are designed for direct or ducted ven-

tilation in residential, commercial and industrial

buildings. Available in two versions: horizontal

discharge (FC) or vertical discharge (FCV).

CONSTRUCTION

• Base frame in galvanized steel sheet.

• Protection guard in drawn steel rod protected

against the atmospheric agents, manufactured

according to UNI 12499.

• Backward curved wheel in galvanized steel

sheet, with high efficiency and low noise level,

statically and dynamically balanced according

ISO 1940.

• Upper cover in ABS, with appropriate slots for

motor cooling.

• Outer deflector (FCV) in ABS.

• Motor separated from the conveyed airflow.

MOTOR

• Asynchronous three-phase motor or single-

phase motor according to international stan-

dards IEC 60034, IEC 60072, IEC 60079and/or

IEC61241, EMC 2004/108/CE, LVD 2006/95/CE,

with Atex certification for explosive atmosphe-

res category G group II thermal class T4 protec-

tion Exd, CE marked, IP55, class F. All suitable

to S1 service (continuous working at constant

load).

ACCESSORIES

• Backdraught gravity shutter (TS).

• Silencer (GR).

• Counterbase to wall up (CB).

• Support base for wawed roof coverings (BA).

• Inlet Protection Guard (RA).

• ATEX service switch.

• Support base/Silenced reduction (PB).

• Flat protection guard (CCr).

UPON REQUEST

• Versions with different temperature ranges.

• Versions with motors for different

atmospheres.

• Versions with motors suitable

for speed regulation.

• versions with double polarity motors.

• Versions with aluminium cover.

Horizontal discharge

FCV- Flussoverticale

Vertical discharge

Certificato / Certificate

IMQ 10 ATEX 020 X
