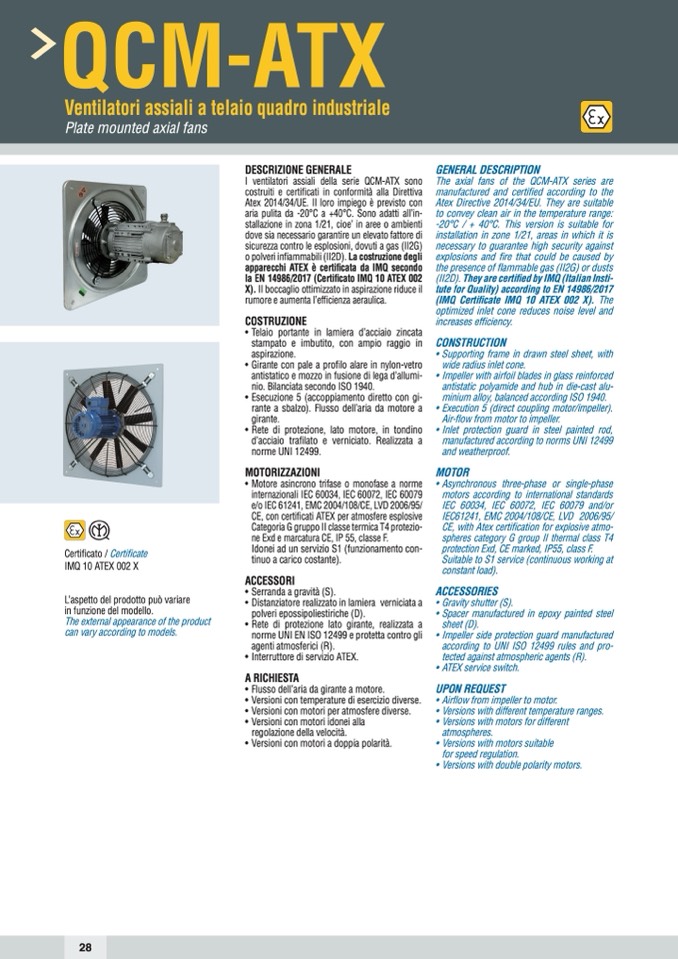

QCM-ATX

Ventilatori assiali a telaio quadro industriale

Plate mounted axial fans

Certificato / Certificate

IMQ 10 ATEX 002 X

L’aspetto del prodotto può variare

in funzione del modello.

The external appearance of the product

can vary according to models.

DESCRIZIONE GENERALE

I ventilatori assiali della serie QCM-ATX sono

costruiti e certificati in conformità alla Direttiva

Atex 2014/34/UE. Il loro impiego è previsto con

aria pulita da -20°C a +40°C. Sono adatti all’in-

stallazione in zona 1/21, cioe’ in aree o ambienti

dove sia necessario garantire un elevato fattore di

sicurezza contro le esplosioni, dovuti a gas (II2G)

o polveri infiammabili (II2D). La costruzione degli

apparecchi ATEX è certificata da IMQ secondo

la EN 14986/2017 (Certificato IMQ 10 ATEX 002

X). Il boccaglio ottimizzato in aspirazione riduce il

rumore e aumenta l’efficienza aeraulica.

COSTRUZIONE

• Telaio portante in lamiera d’acciaio zincata

stampato e imbutito, con ampio raggio in

aspirazione.

• Girante con pale a profilo alare in nylon-vetro

antistatico e mozzo in fusione di lega d’allumi-

nio. Bilanciata secondo ISO 1940.

• Esecuzione 5 (accoppiamento diretto con gi-

rante a sbalzo). Flusso dell’aria da motore a

girante.

• Rete di protezione, lato motore, in tondino

d’acciaio trafilato e verniciato. Realizzata a

norme UNI 12499.

MOTORIZZAZIONI

• Motore asincrono trifase o monofase a norme

internazionali IEC 60034, IEC 60072, IEC 60079

e/o IEC 61241, EMC 2004/108/CE, LVD 2006/95/

CE, con certificati ATEX per atmosfere esplosive

Categoria G gruppo II classe termica T4 protezio-

ne Exd e marcatura CE, IP 55, classe F.

Idonei ad un servizio S1 (funzionamento con-

tinuo a carico costante).

ACCESSORI

• Serranda a gravità (S).

• Distanziatore realizzato in lamiera verniciata a

polveri epossipoliestiriche (D).

• Rete di protezione lato girante, realizzata a

norme UNI EN ISO 12499 e protetta contro gli

agenti atmosferici (R).

• Interruttore di servizio ATEX.

A RICHIESTA

• Flusso dell’aria da girante a motore.

• Versioni con temperature di esercizio diverse.

• Versioni con motori per atmosfere diverse.

• Versioni con motori idonei alla

regolazione della velocità.

• Versioni con motori a doppia polarità.

GENERAL DESCRIPTION

The axial fans of the QCM-ATX series are

manufactured and certified according to the

Atex Directive 2014/34/EU. They are suitable

to convey clean air in the temperature range:

-20°C / + 40°C. This version is suitable for

installation in zone 1/21, areas in which it is

necessary to guarantee high security against

explosions and fire that could be caused by

the presence of flammable gas (II2G) or dusts

(II2D). They are certified by IMQ (Italian Insti-

tute for Quality) according to EN 14986/2017

(IMQ Certificate IMQ 10 ATEX 002 X). The

optimized inlet cone reduces noise level and

increases efficiency.

CONSTRUCTION

• Supporting frame in drawn steel sheet, with

wide radius inlet cone.

• Impeller with airfoil blades in glass reinforced

antistatic polyamide and hub in die-cast alu-

minium alloy, balanced according ISO 1940.

• Execution 5 (direct coupling motor/impeller).

Air-flow from motor to impeller.

• Inlet protection guard in steel painted rod,

manufactured according to norms UNI 12499

and weatherproof.

MOTOR

• Asynchronous three-phase or single-phase

motors according to international standards

IEC 60034, IEC 60072, IEC 60079 and/or

IEC61241, EMC 2004/108/CE, LVD 2006/95/

CE, with Atex certification for explosive atmo-

spheres category G group II thermal class T4

protection Exd, CE marked, IP55, class F.

Suitable to S1 service (continuous working at

constant load).

ACCESSORIES

• Gravity shutter (S).

• Spacer manufactured in epoxy painted steel

sheet (D).

• Impeller side protection guard manufactured

according to UNI ISO 12499 rules and pro-

tected against atmospheric agents (R).

• ATEX service switch.

UPON REQUEST

• Airflow from impeller to motor.

• Versions with different temperature ranges.

• Versions with motors for different

atmospheres.

• Versions with motors suitable

for speed regulation.

• Versions with double polarity motors.
