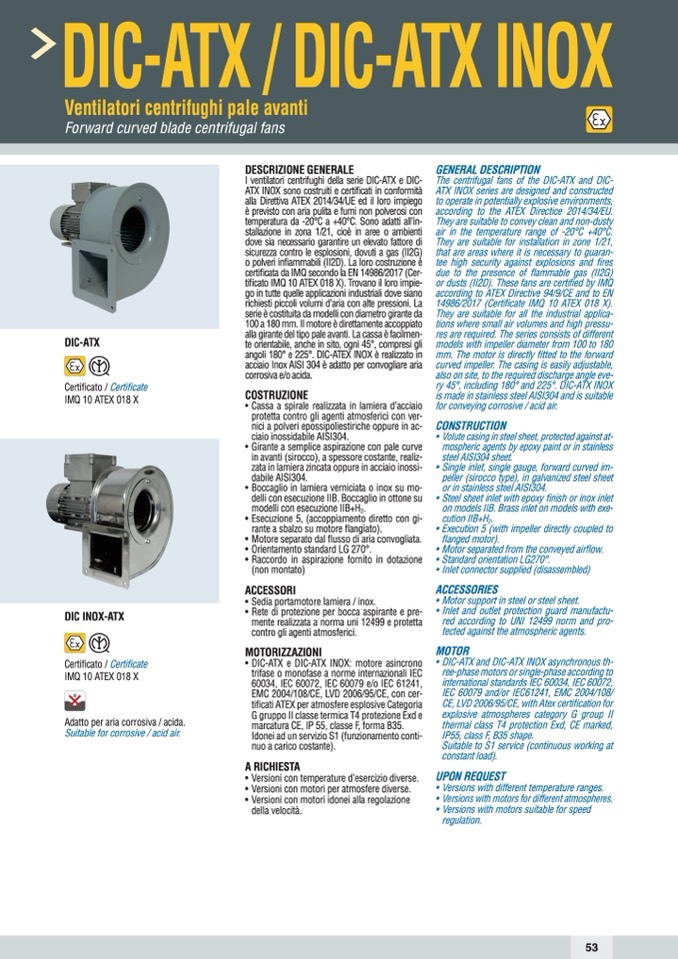

DIC-ATX / DIC-ATX INOX

Ventilatori centrifughi pale avanti

Forward curved blade centrifugal fans

DIC-ATX

Certificato / Certificate

IMQ 10 ATEX 018 X

DESCRIZIONE GENERALE

I ventilatori centrifughi della serie DIC-ATX e DIC-

ATX INOX sono costruiti e certificati in conformità

alla Direttiva ATEX 2014/34/UE ed il loro impiego

è previsto con aria pulita e fumi non polverosi con

temperatura da -20°C a +40°C. Sono adatti all’in-

stallazione in zona 1/21, cioè in aree o ambienti

dove sia necessario garantire un elevato fattore di

sicurezza contro le esplosioni, dovuti a gas (II2G)

o polveri infiammabili (II2D). La loro costruzione è

certificata da IMQ secondo la EN 14986/2017 (Cer-

tificato IMQ 10 ATEX 018 X). Trovano il loro impie-

go in tutte quelle applicazioni industriali dove siano

richiesti piccoli volumi d’aria con alte pressioni. La

serie è costituita da modelli con diametro girante da

100 a 180 mm. Il motore è direttamente accoppiato

alla girante del tipo pale avanti. La cassa è facilmen-

te orientabile, anche in sito, ogni 45°, compresi gli

angoli 180° e 225°. DIC-ATEX INOX è realizzato in

acciaio Inox AISI 304 è adatto per convogliare aria

corrosiva e/o acida.

COSTRUZIONE

• Cassa a spirale realizzata in lamiera d’acciaio

protetta contro gli agenti atmosferici con ver-

nici a polveri epossipoliestiriche oppure in ac-

ciaio inossidabile AISI304.

• Girante a semplice aspirazione con pale curve

in avanti (sirocco), a spessore costante, realiz-

zata in lamiera zincata oppure in acciaio inossi-

dabile AISI304.

• Boccaglio in lamiera verniciata o inox su mo-

delli con esecuzione IIB. Boccaglio in ottone su

modelli con esecuzione IIB+H

• Esecuzione 5, (accoppiamento diretto con gi-

rante a sbalzo su motore flangiato).

• Motore separato dal flusso di aria convogliata.

• Orientamento standard LG 270°.

• Raccordo in aspirazione fornito in dotazione

(non montato)

ACCESSORI

• Sedia portamotore lamiera / inox.

• Rete di protezione per bocca aspirante e pre-

mente realizzata a norma uni 12499 e protetta

contro gli agenti atmosferici.

MOTORIZZAZIONI

• DIC-ATX e DIC-ATX INOX: motore asincrono

trifase o monofase a norme internazionali IEC

60034, IEC 60072, IEC 60079 e/o IEC 61241,

EMC 2004/108/CE, LVD 2006/95/CE, con cer-

tificati ATEX per atmosfere esplosive Categoria

G gruppo II classe termica T4 protezione Exd e

marcatura CE, IP 55, classe F, forma B35.

Idonei ad un servizio S1 (funzionamento conti-

nuo a carico costante).

A RICHIESTA

• Versioni con temperature d’esercizio diverse.

• Versioni con motori per atmosfere diverse.

• Versioni con motori idonei alla regolazione

della velocità.

GENERAL DESCRIPTION

The centrifugal fans of the DIC-ATX and DIC-

ATX INOX series are designed and constructed

to operate in potentially explosive environments,

according to the ATEX Directice 2014/34/EU.

They are suitable to convey clean and non-dusty

air in the temperature range of -20°C +40°C.

They are suitable for installation in zone 1/21,

that are areas where it is necessary to guaran-

tee high security against explosions and fires

due to the presence of flammable gas (II2G)

or dusts (II2D). These fans are certified by IMQ

according to ATEX Directive 94/9/CE and to EN

14986/2017 (Certificate IMQ 10 ATEX 018 X).

They are suitable for all the industrial applica-

tions where small air volumes and high pressu-

res are required. The series consists of different

models with impeller diameter from 100 to 180

mm. The motor is directly fitted to the forward

curved impeller. The casing is easily adjustable,

also on site, to the required discharge angle eve-

ry 45°, including 180° and 225°. DIC-ATX INOX

is made in stainless steel AISI304 and is suitable

for conveying corrosive / acid air.

CONSTRUCTION

• Volute casing in steel sheet, protected against at-

mospheric agents by epoxy paint or in stainless

steel AISI304 sheet.

• Single inlet, single gauge, forward curved im-

peller (sirocco type), in galvanized steel sheet

or in stainless steel AISI304.

• Steel sheet inlet with epoxy finish or inox inlet

on models IIB. Brass inlet on models with exe-

cution IIB+H

• Execution 5 (with impeller directly coupled to

flanged motor).

• Motor separated from the conveyed airflow.

• Standard orientation LG270°.

• Inlet connector supplied (disassembled)

ACCESSORIES

• Motor support in steel or steel sheet.

• Inlet and outlet protection guard manufactu-

red according to UNI 12499 norm and pro-

tected against the atmospheric agents.

MOTOR

• DIC-ATX and DIC-ATX INOX asynchronous th-

ree-phase motors or single-phase according to

international standards IEC 60034, IEC 60072,

IEC 60079 and/or IEC61241, EMC 2004/108/

CE, LVD 2006/95/CE, with Atex certification for

explosive atmospheres category G group II

thermal class T4 protection Exd, CE marked,

IP55, class F, B35 shape.

Suitable to S1 service (continuous working at

constant load).

UPON REQUEST

• Versions with different temperature ranges.

• Versions with motors for different atmospheres.

• Versions with motors suitable for speed

regulation.

DIC INOX-ATX
