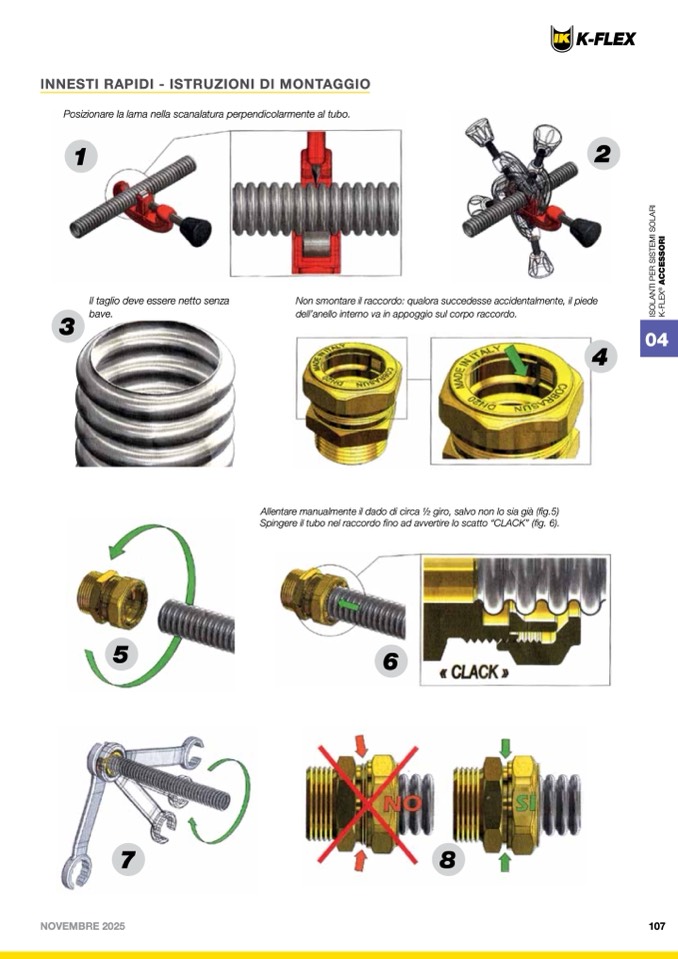

INNESTI RAPIDI - ISTRUZIONI DI MONTAGGIO

Posizionare la lama nella scanalatura perpendicolarmente al tubo.

1

2

Il taglio deve essere netto senz

a

bave.

Non smontare il raccordo: qualora succedesse accidentalmente, il pied

e

dell’anello interno va in appoggio sul corpo raccordo

.

3

4

Allentare manualmente il dado di circa ½ giro, salvo non lo sia già (fig.5)

Spingere il tubo nel raccordo

fino ad avvertire lo scatto “CLACK” (fig. 6)

.
