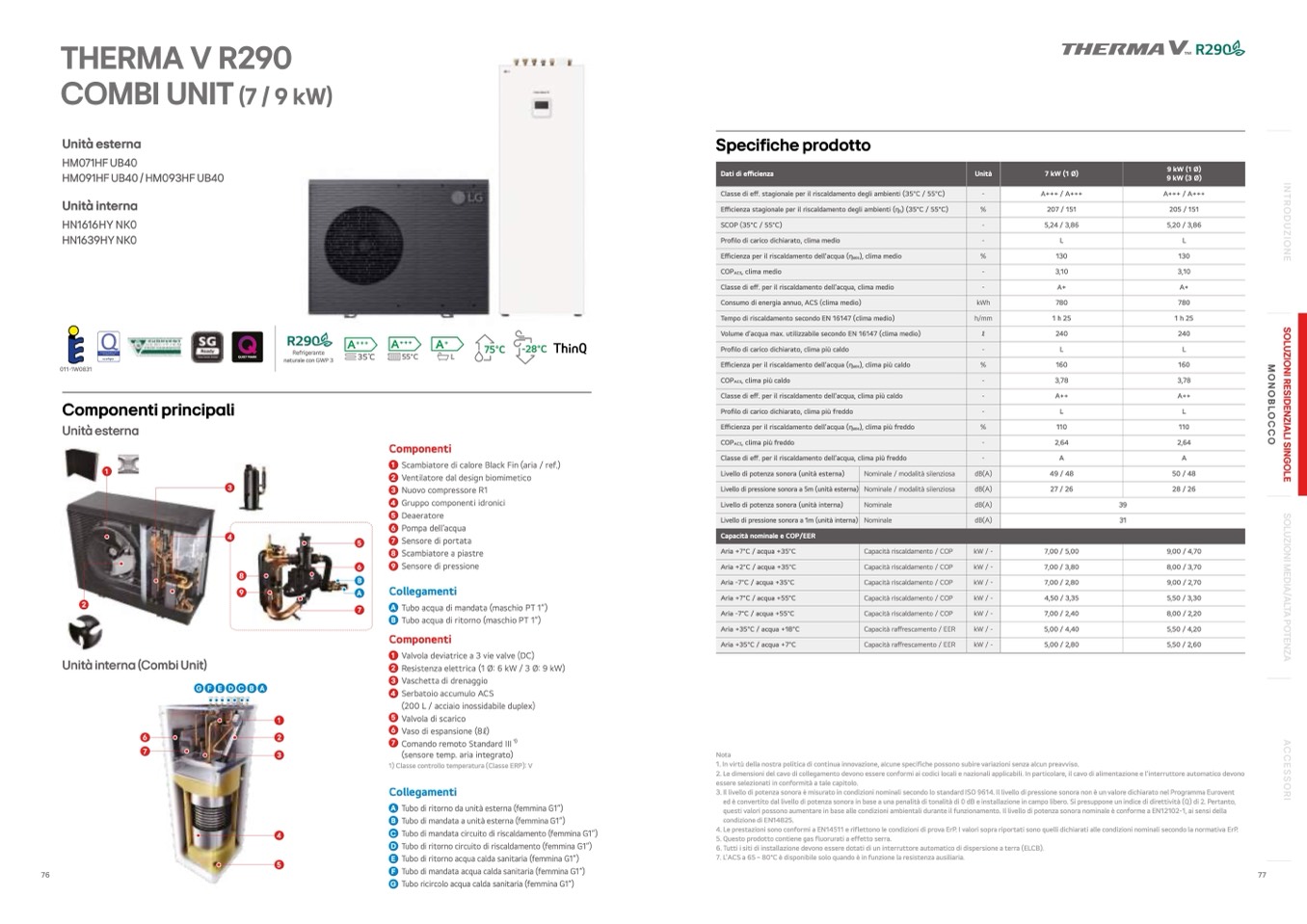

THERMA V R290
COMBI UNIT (7 / 9 kW)
Unit
à esterna
HM071HF UB40
HM091HF UB40 / HM093HF UB40
Unit
à interna
HN1616HY NK0
HN1639HY NK0
011-1W0831
Componenti principali
Unità esterna
1
2
Refrigerante
naturale con GWP 3
Specifiche prodotto
Dati di e
fficienza
Unit
à
Classe di e
ff. stagionale per il riscaldamento degli ambienti (35°C / 55°C)
-
Efficienza stagionale per il riscaldamento degli ambienti (η
S
) (35°C / 55°C)
%
SCOP (35°C / 55°C)
-
Pro
filo di carico dichiarato, clima medio
-
Efficienza per il riscaldamento dell’acqua (η
WH
), clima medio
%
COP
ACS
, clima medio
-
Classe di eff. per il riscaldamento dell’acqua, clima medio
-
Consumo di energia annuo, ACS (clima medio)
kWh
Tempo di riscaldamento secondo EN 16147 (clima medio)
h/mm
Volume d’acqua max. utilizzabile secondo EN 16147 (clima medio)
l
Pro
filo di carico dichiarato, clima più caldo
-
E
fficienza per il riscaldamento dell’acqua (η
WH
), clima più caldo
%
COP
ACS
, clima pi
ù caldo
-
Classe di e
ff. per il riscaldamento dell’acqua, clima più caldo
-
Profilo di carico dichiarato, clima più freddo
-
Efficienza per il riscaldamento dell’acqua (η
WH
), clima più freddo
%
COP
ACS
, clima pi
ù freddo
-
Classe di e
ff. per il riscaldamento dell’acqua, clima più freddo
-
7 kW (1 Ø)
A+++ / A+++
207 / 151
5,24 / 3,86
L
130
3,10
A+
780
1 h 25
240
L
160
3,78
A++
L
110
2,64
A
49 / 48
27 / 26
7,00 / 5,00
7,00 / 3,80
7,00 / 2,80
4,50 / 3,35
7,00 / 2,40
5,00 / 4,40
5,00 / 2,80
9 kW (1 Ø)
9 kW (3 Ø)
A+++ / A+++
205 / 151
5,20 / 3,86
L
130
3,10
A+
780
1 h 25
240
L
160
3,78
A++
L
110
2,64
A
50 / 48
28 / 26
9,00 / 4,70
8,00 / 3,70
9,00 / 2,70
5,50 / 3,30
8,00 / 2,20
5,50 / 4,20
5,50 / 2,60
Unità interna (Combi Unit)
GFEDCBA
1
1
2
3
4
5
Valvola deviatrice a 3 vie valve (DC)
Resistenza elettrica (1 Ø: 6 kW / 3 Ø: 9 kW)
Vaschetta di drenaggio
Serbatoio accumulo ACS
(200 L / acciaio inossidabile duplex)
Valvola di scarico
Vaso di espansione (8l)
Comando remoto Standard III
1)
(sensore temp. aria integrato)
2 Ventilatore dal design biomimetico
3
3 Nuovo compressore R1
4
5
6
8
B
9
A
Collegamenti
6
2
6
7
7
3
4
Nota
1. In virtù della nostra politica di continua innovazione, alcune specifiche possono subire variazioni senza alcun preavviso.
2. Le dimensioni del cavo di collegamento devono essere conformi ai codici locali e nazionali applicabili. In particolare, il cavo di alimentazione e l’interruttore automatico devono
essere selezionati in conformit
à a tale capitolo.
3. Il livello di potenza sonora è misurato in condizioni nominali secondo lo standard ISO 9614. Il livello di pressione sonora non
è un valore dichiarato nel Programma Eurovent
ed
è convertito dal livello di potenza sonora in base a una penalità di tonalità di 0 dB e installazione in campo libero. Si presuppone un indice di direttività (Q) di 2. Pertanto,
questi valori possono aumentare in base alle condizioni ambientali durante il funzionamento. Il livello di potenza sonora nominale
è conforme a EN12102-1, ai sensi della
condizione di EN14825.
4. Le prestazioni sono conformi a EN14511 e riflettono le condizioni di prova ErP. I valori sopra riportati sono quelli dichiarati alle condizioni nominali secondo la normativa ErP.
5. Questo prodotto contiene gas fluorurati a effetto serra.
6. Tutti i siti di installazione devono essere dotati di un interruttore automatico di dispersione a terra (ELCB).
7. L’ACS a 65 ~ 80°C
è disponibile solo quando è in funzione la resistenza ausiliaria.
5
E Tubo di ritorno acqua calda sanitaria (femmina G1”)
7
6
F Tubo di mandata acqua calda sanitaria (femmina G1”)
77
7
A Tubo acqua di mandata (maschio PT 1”)
B Tubo acqua di ritorno (maschio PT 1”)
Componenti
Componenti
1 Scambiatore di calore Black Fin (aria / ref.)
Livello di potenza sonora (unità esterna)
Livello di pressione sonora a 5m (unità esterna)
Livello di potenza sonora (unit
à interna)
Livello di pressione sonora a 1m (unità interna)
Capacit
à nominale e COP/EER
Aria +7°C / acqua +35°C
Aria +2°C / acqua +35°C
Aria -7°C / acqua +35°C
Aria +7°C / acqua +55°C
Aria -7°C / acqua +55°C
Aria +35°C / acqua +18°C
Aria +35°C / acqua +7°C
Nominale / modalit
à silenziosa
dB(A)
Nominale / modalit
à silenziosa
dB(A)
Nominale
dB(A)
Nominale
dB(A)
Capacit
à riscaldamento / COP
kW/-
Capacit
à riscaldamento / COP
kW/-
Capacit
à riscaldamento / COP
kW/-
Capacit
à riscaldamento / COP
kW/-
Capacit
à riscaldamento / COP
kW/-
Capacit
à raffrescamento / EER
kW/-
Capacit
à raffrescamento / EER
kW/-
4 Gruppo componenti idronici
5 Deaeratore
6 Pompa dell’acqua
7 Sensore di portata
8 Scambiatore a piastre
9 Sensore di pressione
39
31
1) Classe controllo temperatura (Classe ERP): V
Collegamenti
A Tubo di ritorno da unità esterna (femmina G1”)
B Tubo di mandata a unità esterna (femmina G1”)
C Tubo di mandata circuito di riscaldamento (femmina G1”)
D Tubo di ritorno circuito di riscaldamento (femmina G1”)
G Tubo ricircolo acqua calda sanitaria (femmina G1”)
