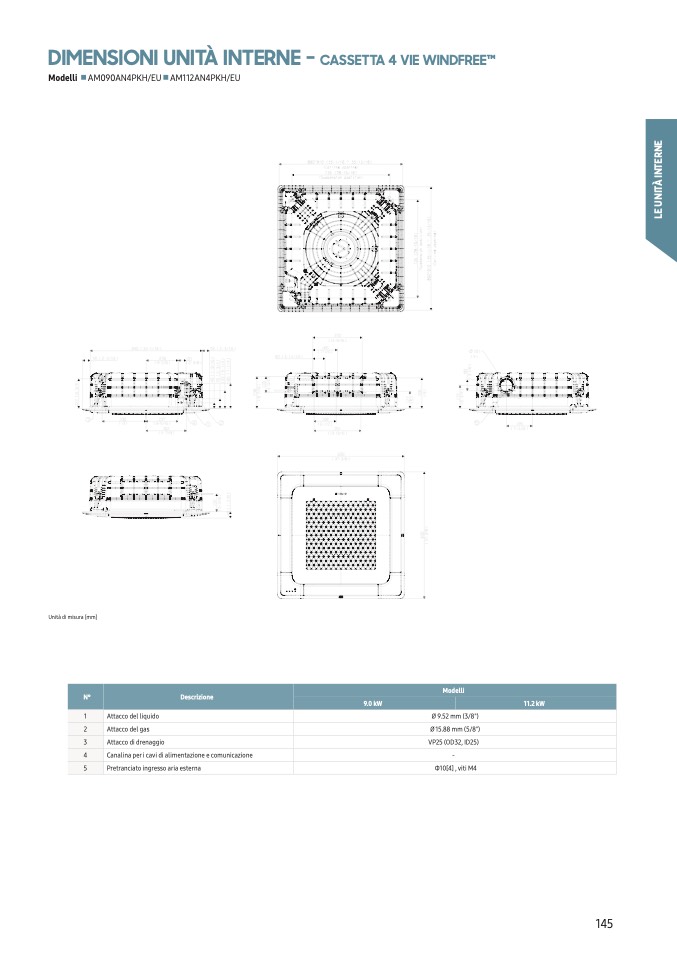

DIMENSIONI UNITÀ INTERNE -

CASSETTA 4 VIE WINDFREETM

Modelli AM090AN4PKH/EU AM112AN4PKH/EU

Unità di misura [mm]

N°

Descrizione

1

Attacco del liquido

2

Attacco del gas

3

Attacco di drenaggio

4

Canalina per i cavi di alimentazione e comunicazione

5

Pretranciato ingresso aria esterna

9.0 kW

Modelli

Ø 9.52 mm (3/8")

Ø 15.88 mm (5/8")

VP25 (OD32, ID25)

-

Φ10[4] , viti M4

11.2 kW
