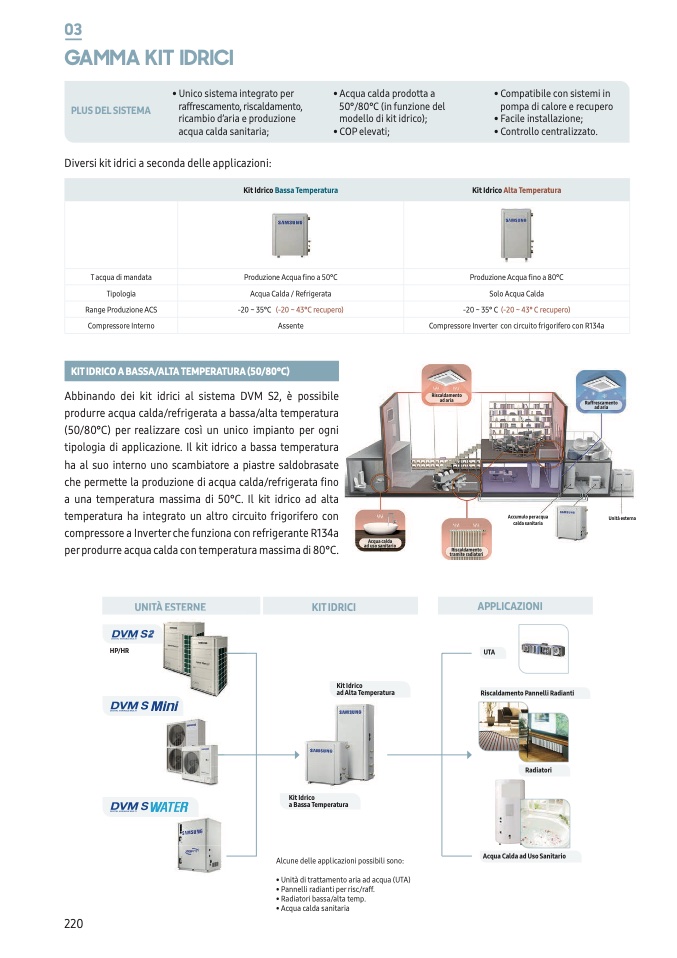

03

GAMMA KIT IDRICI

PLUS DEL SISTEMA

• Unico sistema integrato per

raffrescamento, riscaldamento,

ricambio d’aria e produzione

acqua calda sanitaria;

• Acqua calda prodotta a

50°/80°C (in funzione del

modello di kit idrico);

Diversi kit idrici a seconda delle applicazioni:

• COP elevati;

• Compatibile con sistemi in

pompa di calore e recupero

• Facile installazione;

• Controllo centralizzato.

Produzione Acqua fino a 80°C

Solo Acqua Calda

-20~35°C(-20~43°Crecupero)

Compressore Inverter con circuito frigorifero con R134a

Kit Idrico Bassa Temperatura

Kit Idrico Alta Temperatura

T acqua di mandata

Tipologia

RangeProduzioneACS

Compressore Interno

Produzione Acqua fino a 50°C

Acqua Calda / Refrigerata

-20~35°C (-20~43°Crecupero)

Assente

KIT IDRICO A BASSA/ALTA TEMPERATURA (50/80°C)

Abbinando dei kit idrici al sistema DVM S2,

è possibile

produrre acqua calda/refrigerata a bassa/alta temperatura

(50/80°C) per realizzare così un unico impianto per ogni

tipologia di applicazione. Il kit idrico a bassa temperatura

ha al suo interno uno scambiatore a piastre saldobrasate

che permette la produzione di acqua calda/refrigerata fino

a una temperatura massima di 50°C. Il kit idrico ad alta

temperatura ha integrato un altro circuito frigorifero con

compressore a Inverter che funziona con refrigerante R134a

per produrre acqua calda con temperatura massima di 80°C.

Riscaldamento

ad aria

Raffrescamento

ad aria

Unità esterna

Acqua calda

ad uso sanitario

Riscaldamento

tramite radiatori

Accumulo per acqua

calda sanitaria

HP/HR

UNITÀ ESTERNE

KIT IDRICI

APPLICAZIONI

UTA

Riscaldamento Pannelli Radianti

Radiatori

Acqua Calda ad Uso Sanitario

2

2

2

Kit Idrico

ad Alta Temperatura

Kit Idrico

a Bassa Temperatura

Alcune delle applicazioni possibili sono:

• Unità di trattamento aria ad acqua (UTA)

• Pannelli radianti per risc/raff.

• Radiatori bassa/alta temp.

• Acqua calda sanitaria

220
