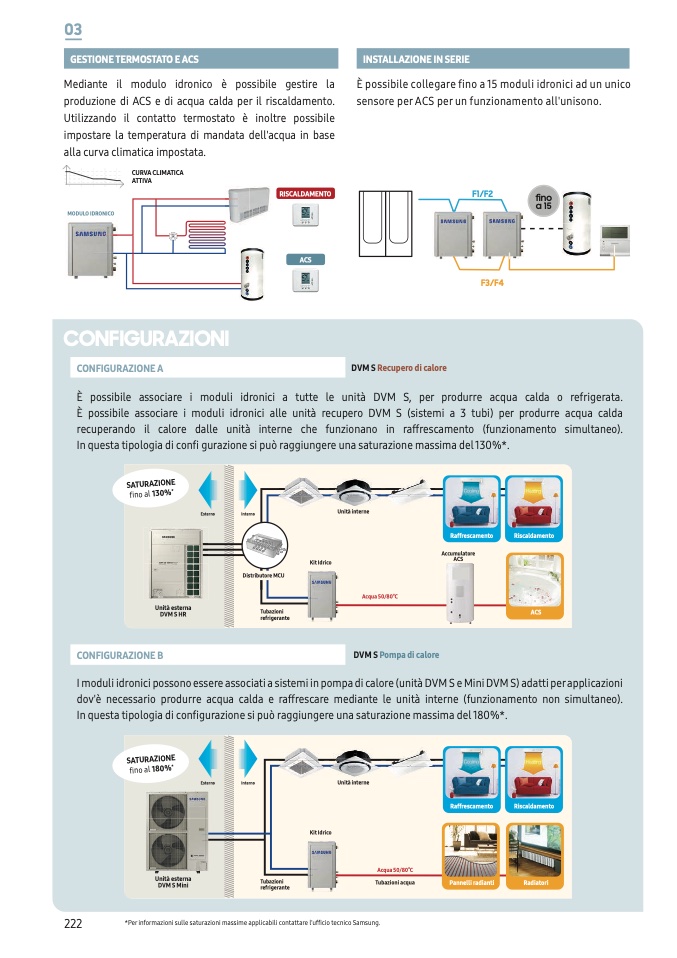

03

GESTIONE TERMOSTATO E ACS

Mediante il modulo idronico è possibile gestire la

produzione di ACS e di acqua calda per il riscaldamento.

Utilizzando il contatto termostato è inoltre possibile

impostare la temperatura di mandata dell'acqua in base

alla curva climatica impostata.

INSTALLAZIONE IN SERIE

È possibile collegare fino a 15 moduli idronici ad un unico

sensore per ACS per un funzionamento all'unisono.

MODULO IDRONICO

CURVA CLIMATICA

ATTIVA

M

RISCALDAMENTO

ACS

F1/F2

F3/F4

fino

a 15

CONFIGURAZIONI

CONFIGURAZIONE A

DVM S Recupero di calore

È possibile associare i moduli idronici a tutte le

unità DVM S, per produrre acqua calda o refrigerata.

È possibile associare i moduli idronici alle unità recupero DVM S (sistemi a 3 tubi) per produrre acqua calda

recuperando il calore dalle unit

à interne che funzionano in raffrescamento (funzionamento simultaneo).

In questa tipologia di confi gurazione si può raggiungere una saturazione massima del 130%*.

SATURAZIONE

fino al 130%

*

Unità esterna

DVM S HR

CONFIGURAZIONE B

Esterno

Interno

Distributore MCU

Tubazioni

refrigerante

Unità interne

Kit Idrico

Raffrescamento

Accumulatore

ACS

Riscaldamento

ACS

Acqua 50/80

o

C

DVM S Pompa di calore

I moduli idronici possono essere associati a sistemi in pompa di calore (unità DVM S e Mini DVM S) adatti per applicazioni

dov'è necessario produrre acqua calda e raffrescare mediante le unità interne (funzionamento non simultaneo).

In questa tipologia di configurazione si pu

ò raggiungere una saturazione massima del 180%*.

SATURAZIONE

fino al 180%

*

Unità esterna

DVM S Mini

Esterno

Interno

Unità interne

Raffrescamento

Riscaldamento

Kit Idrico

Acqua 50/80

o

C

222

*Per informazioni sulle saturazioni massime applicabili contattare l'ufficio tecnico Samsung.

Tubazioni

refrigerante

Tubazioni acqua

Pannelli radianti

Radiatori
