04

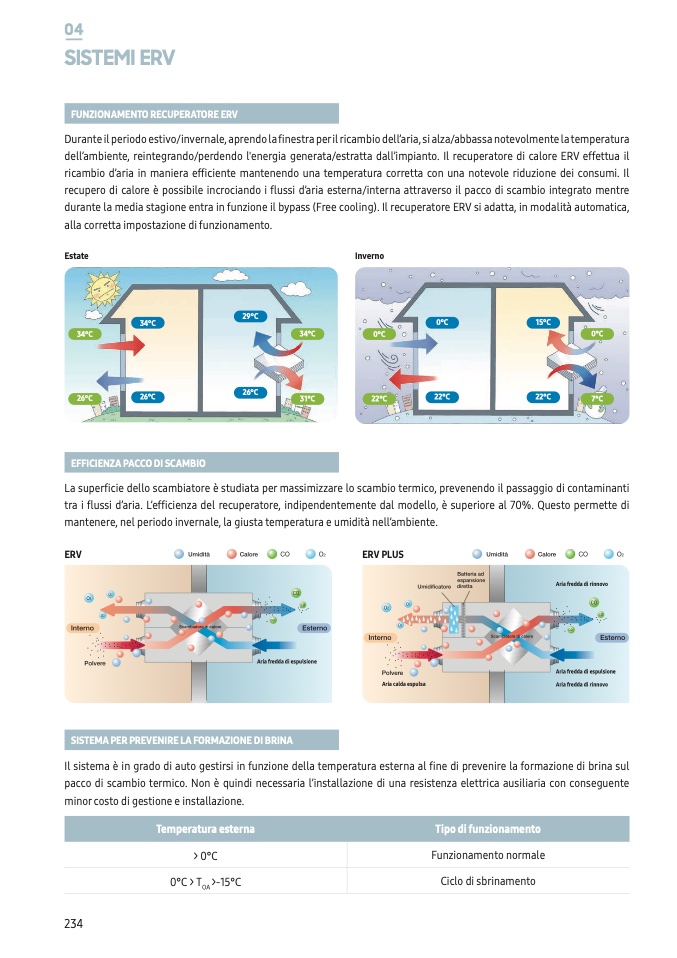

SISTEMI ERV

FUNZIONAMENTO RECUPERATORE ERV

Durante il periodo estivo/invernale, aprendo la finestra per il ricambio dell’aria, si alza/abbassa notevolmente la temperatura

dell’ambiente, reintegrando/perdendo l'energia generata/estratta dall’impianto. Il recuperatore di calore ERV effettua il

ricambio d’aria in maniera efficiente mantenendo una temperatura corretta con una notevole riduzione dei consumi. Il

recupero di calore è possibile incrociando i

flussi d’aria esterna/interna attraverso il pacco di scambio integrato mentre

durante la media stagione entra in funzione il bypass (Free cooling). Il recuperatore ERV si adatta, in modalità automatica,

alla corretta impostazione di funzionamento.

Estate

34°C

26°C

34°C

26°C

Inverno

29°C

0°C

15°C

34°C

0°C

0°C

EFFICIENZA PACCO DI SCAMBIO

26°C

31°C

22°C

22°C

22°C

7°C

La superficie dello scambiatore

è studiata per massimizzare lo scambio termico, prevenendo il passaggio di contaminanti

tra i flussi d’aria. L’efficienza del recuperatore, indipendentemente dal modello, è superiore al 70%. Questo permette di

mantenere, nel periodo invernale, la giusta temperatura e umidit

à nell’ambiente.

ERV

ERV PLUS

Aria calda espulsa

SISTEMA PER PREVENIRE LA FORMAZIONE DI BRINA

Il sistema è in grado di auto gestirsi in funzione della temperatura esterna al fine di prevenire la formazione di brina sul

pacco di scambio termico. Non è quindi necessaria l’installazione di una resistenza elettrica ausiliaria con conseguente

minor costo di gestione e installazione.

> 0°C

Funzionamento normale

0°C > T

OA

>-15°C

Ciclo di sbrinamento

Aria fredda di espulsione

Aria fredda di rinnovo

Aria fredda di espulsione

Aria fredda di rinnovo

Temperatura esterna

Tipo di funzionamento

234
