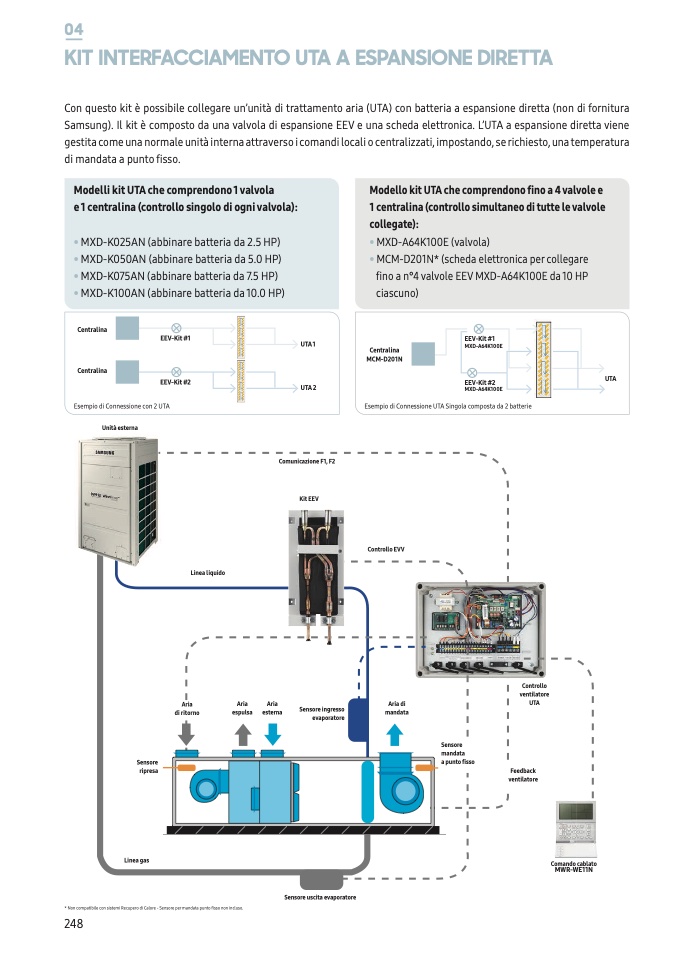

KIT INTERFACCIAMENTO UTA A ESPANSIONE DIRETTA

Con questo kit è possibile collegare un’unità di trattamento aria (UTA) con batteria a espansione diretta (non di fornitura

Samsung). Il kit è composto da una valvola di espansione EEV e una scheda elettronica. L’UTA a espansione diretta viene

gestita come una normale unità interna attraverso i comandi locali o centralizzati, impostando, se richiesto, una temperatura

di mandata a punto fisso.

Modelli kit UTA che comprendono 1 valvola

e 1 centralina (controllo singolo di ogni valvola):

• MXD-K025AN (abbinare batteria da 2.5 HP)

• MXD-K050AN (abbinare batteria da 5.0 HP)

• MXD-K075AN (abbinare batteria da 7.5 HP)

• MXD-K100AN (abbinare batteria da 10.0 HP)

Modello kit UTA che comprendono fino a 4 valvole e

1 centralina (controllo simultaneo di tutte le valvole

collegate):

• MXD-A64K100E (valvola)

• MCM-D201N* (scheda elettronica per collegare

fino a n°4 valvole EEV MXD-A64K100E da 10 HP

ciascuno)

Centralina

Centralina

EEV-Kit #1

EEV-Kit #2

UTA 1

UTA 2

Comunicazione F1, F2

Centralina

MCM-D201N

EEV-Kit #1

MXD-A64K100E

EEV-Kit #2

MXD-A64K100E

UTA

Esempio di Connessione con 2 UTA

Esempio di Connessione UTA Singola composta da 2 batterie

Unità esterna

Kit EEV

Controllo EVV

Linea liquido

Aria

di ritorno

Aria

espulsa

Aria

esterna

Sensore ingresso

evaporatore

Aria di

mandata

Controllo

ventilatore

UTA

Feedback

ventilatore

Sensore

ripresa

Linea gas

Sensore

mandata

a punto fisso

* Non compatibile con sistemi Recupero di Calore - Sensore per mandata punto fisso non incluso.

248

Sensore uscita evaporatore

Comando cablato

MWR-WE11N
