05

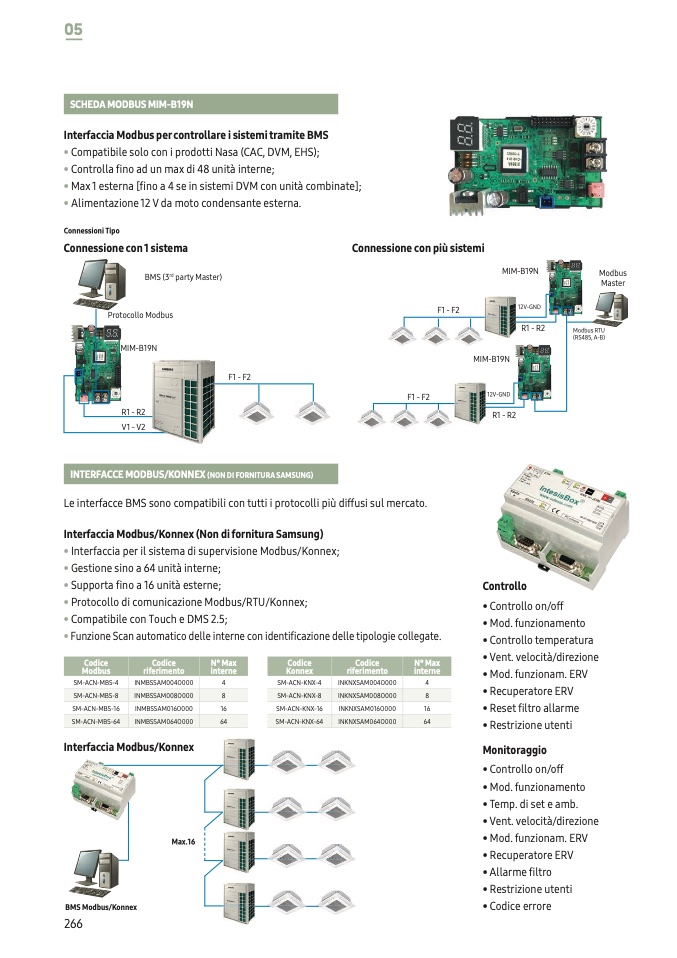

SCHEDA MODBUS MIM-B19N

Interfaccia Modbus per controllare i sistemi tramite BMS

• Compatibile solo con i prodotti Nasa (CAC, DVM, EHS);

• Controlla fino ad un max di 48 unità interne;

• Max 1 esterna [fino a 4 se in sistemi DVM con unità combinate];

• Alimentazione 12 V da moto condensante esterna.

Connessioni Tipo

Connessione con 1 sistema

BMS (3

rd

party Master)

Protocollo Modbus

MIM-B19N

R1 - R2

V1 - V2

Connessione con più sistemi

F1 - F2

MIM-B19N

Modbus

Master

R1 - R2

(RS485, A-B)

12V-GND

Modbus RTU

F1 - F2

MIM-B19N

12V-GND

R1 - R2

F1 - F2

INTERFACCE MODBUS/KONNEX (NON DI FORNITURA SAMSUNG)

Le interfacce BMS sono compatibili con tutti i protocolli più diffusi sul mercato.

Interfaccia Modbus/Konnex (Non di fornitura Samsung)

• Interfaccia per il sistema di supervisione Modbus/Konnex;

• Gestione sino a 64 unità interne;

• Supporta fino a 16 unità esterne;

• Protocollo di comunicazione Modbus/RTU/Konnex;

• Compatibile con Touch e DMS 2.5;

• Funzione Scan automatico delle interne con identi

ficazione delle tipologie collegate.

Controllo

• Controllo on/off

• Mod. funzionamento

• Controllo temperatura

• Vent. velocità/direzione

• Mod. funzionam. ERV

• Recuperatore ERV

• Reset filtro allarme

• Restrizione utenti

Monitoraggio

• Controllo on/off

• Mod. funzionamento

• Temp. di set e amb.

• Vent. velocità/direzione

• Mod. funzionam. ERV

• Recuperatore ERV

• Allarme filtro

• Restrizione utenti

• Codice errore

Codice

Modbus

Codice

riferimento

N° Max

interne

Codice

Konnex

Codice

riferimento

N° Max

interne

SM-ACN-MBS-4

SM-ACN-MBS-16

INMBSSAM004O000

4

INMBSSAM016O000

16

SM-ACN-KNX-4

SM-ACN-KNX-16

INKNXSAM004O000

4

INKNXSAM016O000

16

SM-ACN-MBS-8

INMBSSAM008O000

8

SM-ACN-KNX-8

INKNXSAM008O000

8

SM-ACN-MBS-64

INMBSSAM064O000

64

SM-ACN-KNX-64

INKNXSAM064O000

64

Interfaccia Modbus/Konnex

Max.16

BMS Modbus/Konnex

266
