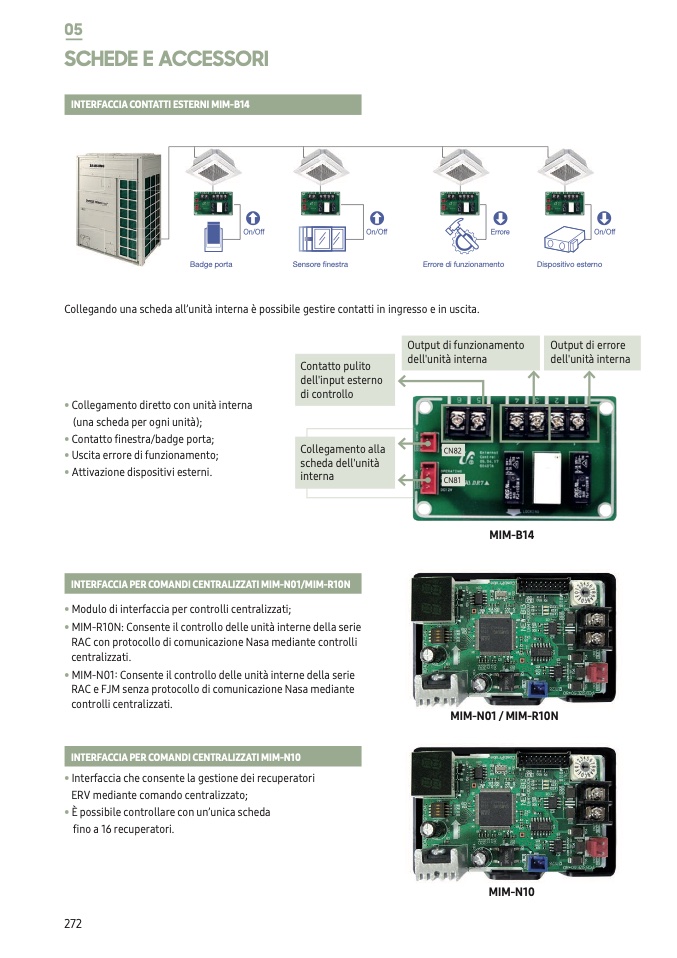

05

SCHEDE E ACCESSORI

INTERFACCIA CONTATTI ESTERNI MIM-B14

On/Off

Badge porta

Collegando una scheda all’unità interna è possibile gestire contatti in ingresso e in uscita.

On/Off

Errore

Errore di funzionamento

On/Off

Dispositivo esterno

Sensore finestra

• Collegamento diretto con unit

à interna

(una scheda per ogni unità);

• Contatto finestra/badge porta;

• Uscita errore di funzionamento;

• Attivazione dispositivi esterni.

INTERFACCIA PER COMANDI CENTRALIZZATI MIM-N01/MIM-R10N

• Modulo di interfaccia per controlli centralizzati;

• MIM-R10N: Consente il controllo delle unità interne della serie

RAC con protocollo di comunicazione Nasa mediante controlli

centralizzati.

• MIM-N01: Consente il controllo delle unità interne della serie

RAC e FJM senza protocollo di comunicazione Nasa mediante

controlli centralizzati.

INTERFACCIA PER COMANDI CENTRALIZZATI MIM-N10

• Interfaccia che consente la gestione dei recuperatori

ERV mediante comando centralizzato;

• È possibile controllare con un’unica scheda

fino a 16 recuperatori.

CN82

CN81

272

Output di funzionamento

dell'unità interna

Contatto pulito

dell'input esterno

di controllo

Collegamento alla

scheda dell'unità

interna

MIM-B14

MIM-N01 / MIM-R10N

Output di errore

dell'unità interna

MIM-N10
