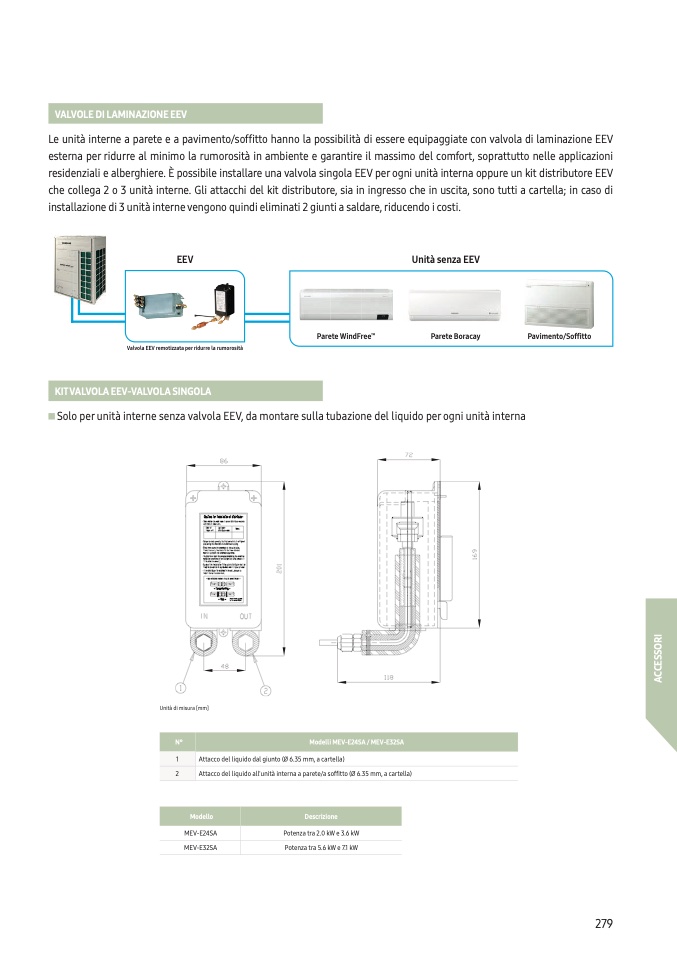

VALVOLE DI LAMINAZIONE EEV

Le unità interne a parete e a pavimento/soffitto hanno la possibilità di essere equipaggiate con valvola di laminazione EEV

esterna per ridurre al minimo la rumorosità in ambiente e garantire il massimo del comfort, soprattutto nelle applicazioni

residenziali e alberghiere. È possibile installare una valvola singola EEV per ogni unità interna oppure un kit distributore EEV

che collega 2 o 3 unità interne. Gli attacchi del kit distributore, sia in ingresso che in uscita, sono tutti a cartella; in caso di

installazione di 3 unità interne vengono quindi eliminati 2 giunti a saldare, riducendo i costi.

EEV

Unità senza EEV

ValvVoalvaosliangsionlgaola

Valvola EEV remotizzata per ridurre la rumorosità

KIT VALVOLA EEV-VALVOLA SINGOLA

Solo per unità interne senza valvola EEV, da montare sulla tubazione del liquido per ogni unità interna

Unità di misura [mm]

Pos. .

N°

1

2

1

2

Modello

MEV-E24SA

MEV-E32SA

Parete WindFree

TM

Parete Boracay

Pavimento/Soffitto

Pos. .

Modelli MEV-ME2o4dSeAlli /MMEEVV-E-E243S2SAA/ MEV-E32SA

Modelli MEV-E24SA / MEV-E32SA

Attacc1o del liquAidtotadcaclogdiuenltloiqu(Øido6.d35al,gaiucnatrote(lØla)6.35, a cartella)

Attacco del liquido dal giunto (Ø 6.35 mm, a cartella)

Attacc2o del liquAidtotaaclcl’uonditeàl ilniqtueirdnoa all’puanrietàtei/natesronfafitatopa(Øret6e./3a5s, oaffcitatorte(lØla)6.35, a cartella)

Attacco del liquido all'unità interna a parete/a soffitto (Ø 6.35 mm, a cartella)

Descrizione

Potenza tra 2.0 kW e 3.6 kW

Potenza tra 5.6 kW e 7.1 kW

279
