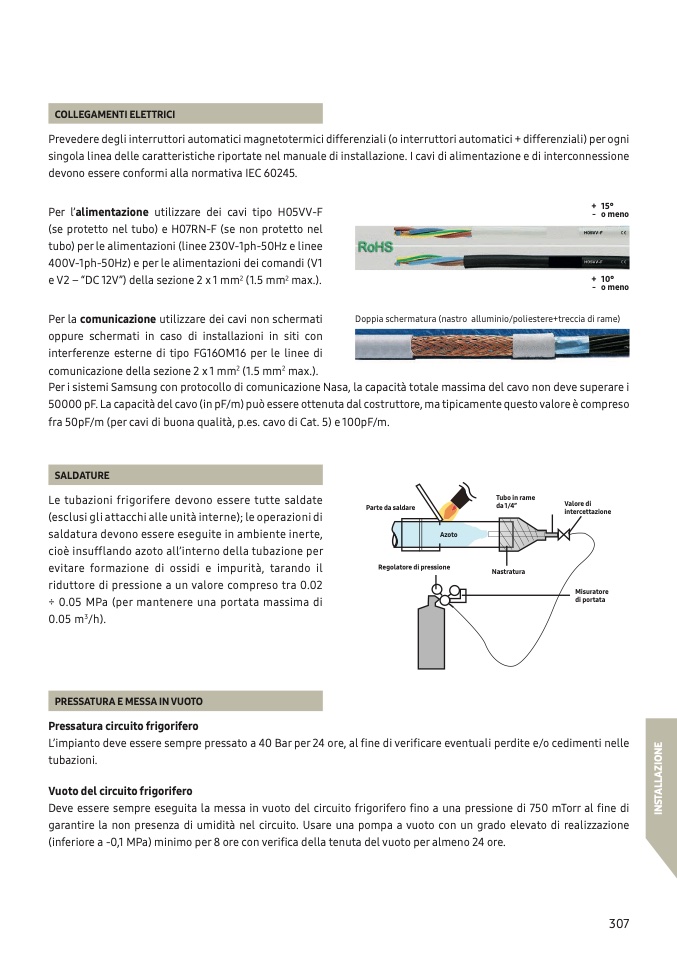

COLLEGAMENTI ELETTRICI
Prevedere degli interruttori automatici magnetotermici differenziali (o interruttori automatici + differenziali) per ogni
singola linea delle caratteristiche riportate nel manuale di installazione. I cavi di alimentazione e di interconnessione
devono essere conformi alla normativa IEC 60245.
+ 15°
- o meno
+ 10°
- o meno
Per la comunicazione utilizzare dei cavi non schermati
oppure schermati in caso di installazioni in siti con
interferenze esterne di tipo FG16OM16 per le linee di
comunicazione della sezione 2 x 1 mm
2
(1.5 mm
2
max.).
Per i sistemi Samsung con protocollo di comunicazione Nasa, la capacità totale massima del cavo non deve superare i
0000 p a capacit del cavo in pm pu essere ottenuta dal costruttore ma tipicamente uesto valore compreso
fra 0pm per cavi di uona ualit pes cavo di Cat e 100pm
Per l’alimentazione utilizzare dei cavi tipo H05VV-F
(se protetto nel tubo) e H07RN-F (se non protetto nel
tubo) per le alimentazioni (linee 230V-1ph-50Hz e linee
400V-1ph-50Hz) e per le alimentazioni dei comandi (V1
e V2 – “DC 12V”) della sezione 2 x 1 mm
2
(1.5 mm
2
max.).
SALDATURE
Le tubazioni frigorifere devono essere tutte saldate
(esclusi gli attacchi alle unità interne); le operazioni di
saldatura devono essere eseguite in ambiente inerte,
cioè insufflando azoto all’interno della tubazione per
evitare formazione di ossidi e impurità, tarando il
riduttore di pressione a un valore compreso tra 0.02
÷ 0.05 MPa (per mantenere una portata massima di
0.05 m
3
h
PRESSATURA E MESSA IN VUOTO
Pressatura circuito frigorifero
Parte da saldare
Azoto
Regolatore di pressione
Tubo in rame
da 1/4”
Nastratura
Valore di
intercettazione
Misuratore
di portata
impianto deve essere sempre pressato a 40 ar per 4 ore al fine di verificare eventuali perdite eo cedimenti nelle
tubazioni.
Vuoto del circuito frigorifero
Deve essere sempre eseguita la messa in vuoto del circuito frigorifero fino a una pressione di 0 mTorr al fine di
garantire la non presenza di umidità nel circuito. Usare una pompa a vuoto con un grado elevato di realizzazione
inferiore a -01 Pa minimo per ore con verifica della tenuta del vuoto per almeno 4 ore
Doppia schermatura nastro alluminiopoliesteretreccia di rame
