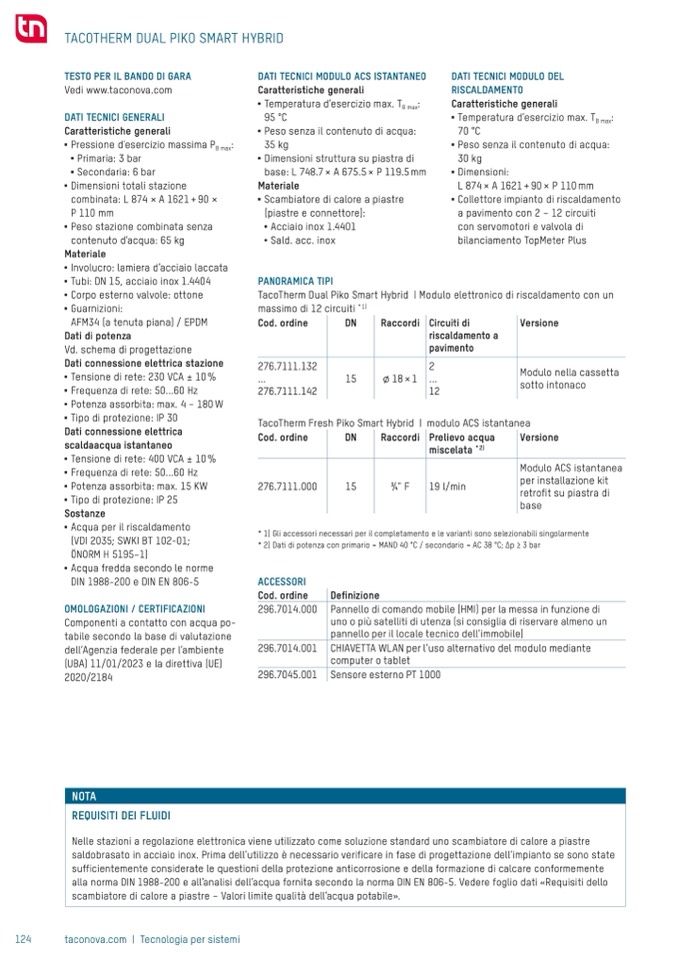

TACOTHERM DUAL PIKO SMART HYBRID

TESTO PER IL BANDO DI GARA

Vedi www.taconova.com

DATI TECNICI GENERALI

Caratteristiche generali

■

Pressione d’esercizio massima P

B max

:

■

Primaria: 3 bar

■

Secondaria: 6 bar

■

Dimensioni totali stazione

combinata:L874×A1621+90×

P110mm

■

Peso stazione combinata senza

contenuto d’acqua: 65 kg

Materiale

■

Involucro: lamiera d’acciaio laccata

■

Tubi: DN 15, acciaio inox 1.4404

■

Corpo esterno valvole: ottone

■

Guarnizioni:

AFM34 (a tenuta piana) / EPDM

Dati di potenza

Vd. schema di progettazione

Dati connessione elettrica stazione

■

Tensione di rete: 230 VCA ± 10 %

■

Frequenza di rete: 50...60 Hz

■

Potenza assorbita: max. 4 – 180 W

■

Tipo di protezione: IP 30

Dati connessione elettrica

scaldaacqua istantaneo

■

Tensione di rete: 400 VCA ± 10 %

■

Frequenza di rete: 50...60 Hz

■

Potenza assorbita: max. 15 KW

■

Tipo di protezione: IP 25

Sostanze

■

Acqua per il riscaldamento

(VDI 2035; SWKI BT 102-01;

ÖNORM H 5195–1)

■

Acqua fredda secondo le norme

DIN 1988-200 e DIN EN 806-5

OMOLOGAZIONI / CERTIFICAZIONI

Componenti a contatto con acqua po-

tabile secondo la base di valutazione

dell’Agenzia federale per l’ambiente

(UBA) 11/01/2023 e la direttiva (UE)

2020/2184

DATI TECNICI MODULO ACS ISTANTANEO

Caratteristiche generali

■

Temperatura d’esercizio max. T

B max

:

95 °C

■

Peso senza il contenuto di acqua:

35 kg

■

Dimensioni struttura su piastra di

base:L748.7×A675.5×P119.5mm

Materiale

■

Scambiatore di calore a piastre

(piastre e connettore):

■

Acciaio inox 1.4401

■

Sald. acc. inox

PANORAMICA TIPI

DATI TECNICI MODULO DEL

RISCALDAMENTO

Caratteristiche generali

■

Temperatura d’esercizio max. T

B max

:

70 °C

■

Peso senza il contenuto di acqua:

30 kg

■

Dimensioni:

L 874× A 1621+90× P 110mm

■

Collettore impianto di riscaldamento

a pavimento con 2 – 12 circuiti

con servomotori e valvola di

bilanciamento TopMeter Plus

124

taconova.com | Tecnologia per sistemi

TacoTherm Dual Piko Smart Hybrid | Modulo elettronico di riscaldamento con un

massimo di 12 circuiti

* 1)

Cod. ordine

Cod. ordine

276.7111.000

DN

Raccordi

Circuiti di

riscaldamento a

pavimento

2

...

12

Prelievo acqua

miscelata

* 2)

19 l/min

Versione

Modulo nella cassetta

sotto intonaco

Versione

Modulo ACS istantanea

per installazione kit

retrofit su piastra di

base

276.7111.132

...

276.7111.142

15

∅18×1

TacoTherm Fresh Piko Smart Hybrid | modulo ACS istantanea

DN

Raccordi

15

3⁄4" F

* 1) Gli accessori necessari per il completamento e le varianti sono selezionabili singolarmente

* 2) Dati di potenza con primario = MAND 40 °C / secondario = AC 38 °C; ∆p ≥ 3 bar

ACCESSORI

Cod. ordine

296.7014.000

296.7014.001

296.7045.001

Definizione

Pannello di comando mobile (HMI) per la messa in funzione di

uno o più satelliti di utenza (si consiglia di riservare almeno un

pannello per il locale tecnico dell’immobile)

CHIAVETTA WLAN per l’uso alternativo del modulo mediante

computer o tablet

Sensore esterno PT 1000

T

e

c

n

o

l

o

g

i

a

p

e

r

s

i

s

t

e

m

i

NOTA

REQUISITI DEI FLUIDI

Nelle stazioni a regolazione elettronica viene utilizzato come soluzione standard uno scambiatore di calore a piastre

saldobrasato in acciaio inox. Prima dell’utilizzo è necessario verificare in fase di progettazione dell’impianto se sono state

sufficientemente considerate le questioni della protezione anticorrosione e della formazione di calcare conformemente

alla norma DIN 1988-200 e all’analisi dell’acqua fornita secondo la norma DIN EN 806-5. Vedere foglio dati «Requisiti dello

scambiatore di calore a piastre – Valori limite qualità dell’acqua potabile».
