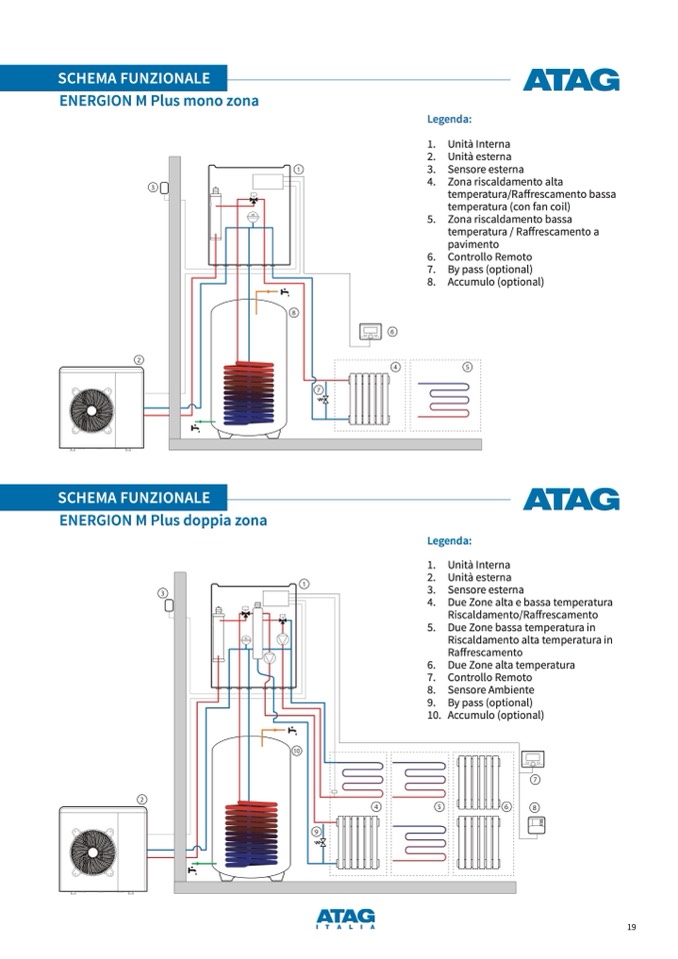

SCHEMA FUNZIONALE

ENERGION M Plus mono zona

SCHEMA FUNZIONALE

ENERGION M Plus doppia zona

Legenda:

1. Unità Interna

2. Unità esterna

3. Sensore esterna

4. Zona riscaldamento alta

temperatura/Raffrescamento bassa

temperatura (con fan coil)

5. Zona riscaldamento bassa

temperatura / Raffrescamento a

pavimento

6. Controllo Remoto

7. By pass (optional)

8. Accumulo (optional)

Legenda:

1. Unità Interna

2. Unità esterna

3. Sensore esterna

4. Due Zone alta e bassa temperatura

Riscaldamento/Raffrescamento

5. Due Zone bassa temperatura in

Riscaldamento alta temperatura in

Raffrescamento

6. Due Zone alta temperatura

7. Controllo Remoto

8. Sensore Ambiente

9. By pass (optional)

10. Accumulo (optional)

19
