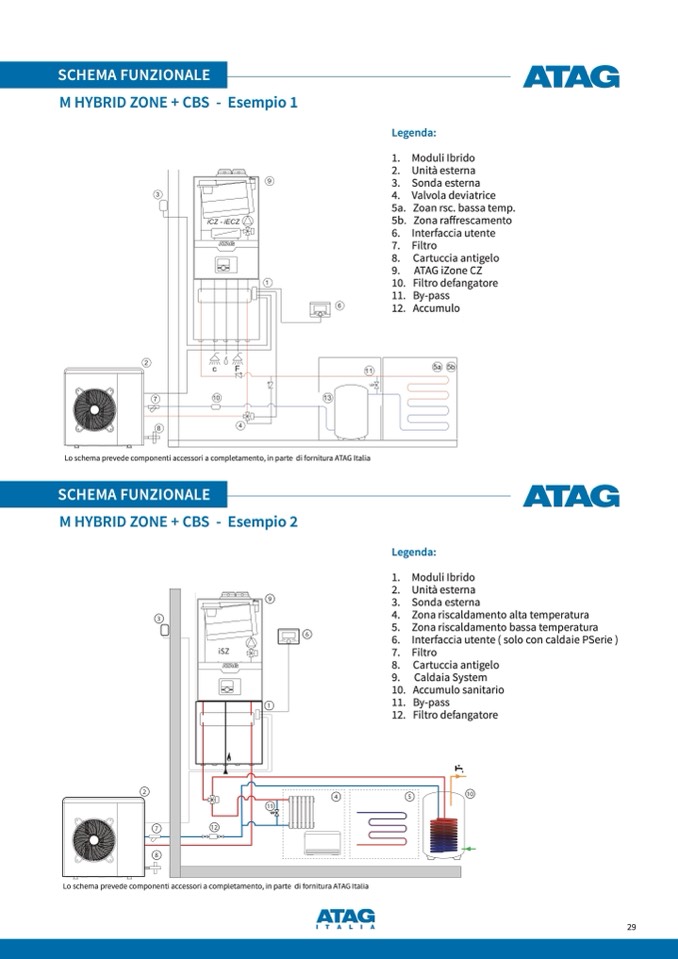

SCHEMA FUNZIONALE

M HYBRID ZONE + CBS - Esempio 1

Lo schema prevede componenti accessori a completamento, in parte di fornitura ATAG Italia

SCHEMA FUNZIONALE

M HYBRID ZONE + CBS - Esempio 2

Lo schema prevede componenti accessori a completamento, in parte di fornitura ATAG Italia

Legenda:

1. Moduli Ibrido

2. Unità esterna

3. Sonda esterna

4. Valvola deviatrice

5a. Zoan rsc. bassa temp.

5b. Zona raffrescamento

6. Interfaccia utente

7. Filtro

8. Cartuccia antigelo

9. ATAG iZone CZ

10. Filtro defangatore

11. By-pass

12. Accumulo

Legenda:

1. Moduli Ibrido

2. Unità esterna

3. Sonda esterna

4. Zona riscaldamento alta temperatura

5. Zona riscaldamento bassa temperatura

6. Interfaccia utente ( solo con caldaie PSerie )

7. Filtro

8. Cartuccia antigelo

9. Caldaia System

10. Accumulo sanitario

11. By-pass

12. Filtro defangatore
