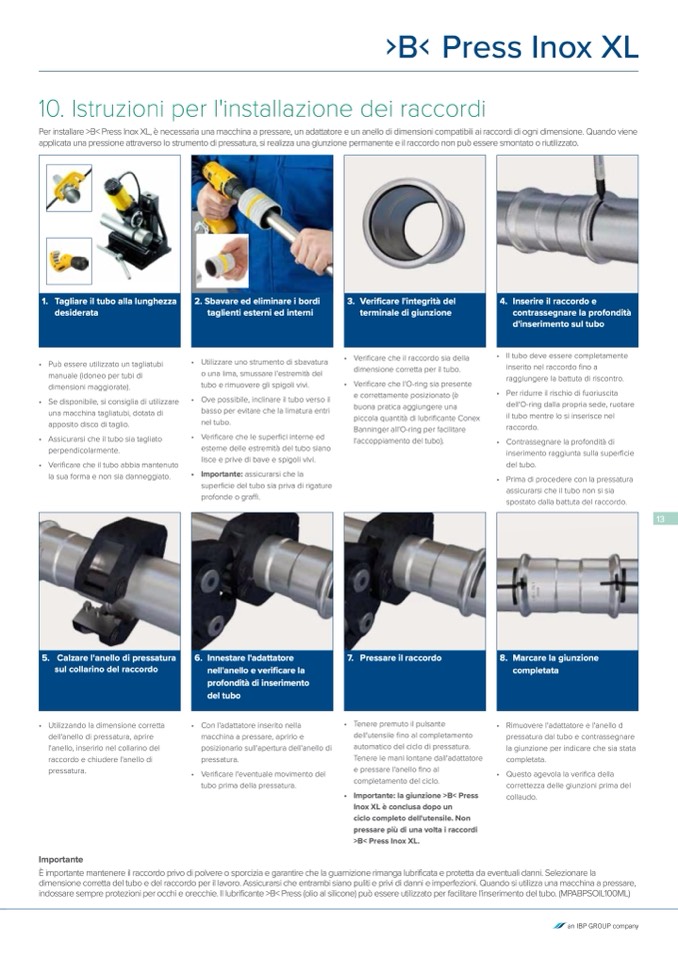

10. Istruzioni per l'installazione dei raccordi
Per installare >B< Press Inox XL, è necessaria una macchina a pressare, un adattatore e un anello di dimensioni compatibili ai raccordi di ogni dimensione. Quando viene
applicata una pressione attraverso lo strumento di pressatura, si realizza una giunzione permanente e il raccordo non può essere smontato o riutilizzato.
1. Tagliare il tubo alla lunghezza
desiderata
2. Sbavare ed eliminare i bordi
taglienti esterni ed interni
3. Verificare l'integrità del
terminale di giunzione
4. Inserire il raccordo e
contrassegnare la profondità
d'inserimento sul tubo
• Pu
ò essere utilizzato un tagliatubi
manuale (idoneo per tubi di
dimensioni maggiorate).
• Se disponibile, si consiglia di utilizzare
una macchina tagliatubi, dotata di
apposito disco di taglio.
• Assicurarsi che il tubo sia tagliato
perpendicolarmente.
• Verificare che il tubo abbia mantenuto
la sua forma e non sia danneggiato.
• Utilizzare uno strumento di sbavatura
•
o una lima, smussare l'estremit
à del
tubo e rimuovere gli spigoli vivi.
•
• Ove possibile, inclinare il tubo verso il
basso per evitare che la limatura entri
nel tubo.
• Verificare che le superfici interne ed
esterne delle estremit
à del tubo siano
lisce e prive di bave e spigoli vivi.
• Importante: assicurarsi che la
superficie del tubo sia priva di rigature
profonde o graffi.
• Con l'adattatore inserito nella
•
macchina a pressare, aprirlo e
posizionarlo sull'apertura dell'anello di
pressatura.
Verificare che il raccordo sia della
dimensione corretta per il tubo.
Verificare che l'O-ring sia presente
e correttamente posizionato (
è
buona pratica aggiungere una
piccola quantit
à di lubrificante Conex
Banninger all'O-ring per facilitare
l'accoppiamento del tubo).
• Il tubo deve essere completamente
inserito nel raccordo fino a
raggiungere la battuta di riscontro.
• Per ridurre il rischio di fuoriuscita
dell'O-ring dalla propria sede, ruotare
il tubo mentre lo si inserisce nel
raccordo.
• Contrassegnare la profondit
à di
inserimento raggiunta sulla superficie
del tubo.
• Prima di procedere con la pressatura
assicurarsi che il tubo non si sia
spostato dalla battuta del raccordo.
13
5. Calzare l'anello di pressatura
sul collarino del raccordo
6. Innestarel'adattatore
nell'anello e veri
ficare la
profondità di inserimento
del tubo
7. Pressare il raccordo
8. Marcare la giunzione
completata
• Utilizzando la dimensione corretta
dell'anello di pressatura, aprire
l'anello, inserirlo nel collarino del
raccordo e chiudere l'anello di
pressatura.
Importante
• Verificare l'eventuale movimento del
tubo prima della pressatura.
Tenere premuto il pulsante
dell'utensile fino al completamento
automatico del ciclo di pressatura.
Tenere le mani lontane dall'adattatore
e pressare l'anello fino al
completamento del ciclo.
• Rimuovere l'adattatore e l'anello d
pressatura dal tubo e contrassegnare
la giunzione per indicare che sia stata
completata.
• Questo agevola la verifica della
correttezza delle giunzioni prima del
collaudo.
È importante mantenere il raccordo privo di polvere o sporcizia e garantire che la guarnizione rimanga lubrificata e protetta da eventuali danni. Selezionare la
dimensione corretta del tubo e del raccordo per il lavoro. Assicurarsi che entrambi siano puliti e privi di danni e imperfezioni. Quando si utilizza una macchina a pressare,
indossare sempre protezioni per occhi e orecchie. Il lubrificante >B< Press (olio al silicone) pu
ò essere utilizzato per facilitare l'inserimento del tubo. (MPABPSOIL100ML)
• Importante: la giunzione >B< Press
Inox XL è conclusa dopo un
ciclo completo dell'utensile. Non
pressare più di una volta i raccordi
>B< Press Inox XL.
