SDV6

UNITÀ INTERNE

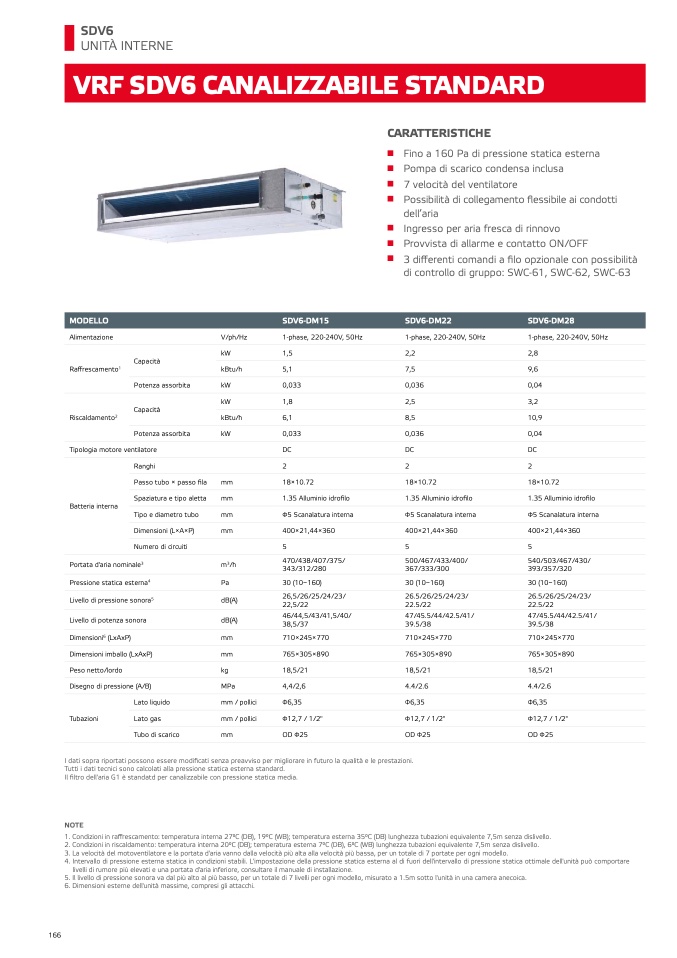

VRF SDV6 CANALIZZABILE STANDARD

CARATTERISTICH

E

n

n

n

n

n

n

n

Fino a 160 Pa di pressione statica esterna

Pompa di scarico condensa inclusa

7 velocità del ventilatore

Possibilità di collegamento flessibile ai condotti

dell’aria

Ingresso per aria fresca di rinnov

o

Provvista di allarme e contatto ON/OF

F

3 differenti comandi a filo opzionale con possibilit

à

di controllo di gruppo: SWC-61, SWC-62, SWC-63

MODELLO

SDV6-DM15

SDV6-DM22

SDV6-DM2

8

Alimentazione

V/ph/Hz

1-phase, 220-240V, 50Hz

1-phase, 220-240V, 50Hz

1-phase, 220-240V, 50Hz

kW

1,5

2,2

2,8

Capacit

à

Raffrescamento1

kBtu/h

5,1

7,5

9,6

Potenza assorbita

kW

0,033

0,036

0,0

4

kW

1,8

2,5

3,2

Capacit

à

Riscaldamento

2

kBtu/h

6,1

8,5

10,

9

Potenza assorbita

kW

0,033

0,036

0,0

4

Tipologia motore ventilatore

DC

DC

DC

Ranghi

2

2

2

Passo tubo × passo

fila

mm

18×10.72

18×10.72

18×10.72

Spaziatura e tipo aletta

mm

1.35 Alluminio idrofilo

1.35 Alluminio idro

filo

1.35 Alluminio idrofilo

Batteria intern

a

Tipo e diametro tubo

mm

Ф5 Scanalatura interna

Ф5 Scanalatura interna

Ф5 Scanalatura interna

Dimensioni (L×A×P)

mm

400×21,44×360

400×21,44×360

400×21,44×360

Numero di circuiti

5

5

5

Portata d'aria nominale3

m3/h

470/438/407/375

/

343/312/28

0

500/467/433/400/

367/333/300

540/503/467/430/

393/357/320

Pressione statica esterna4

Pa

30 (10~160)

30 (10~160)

30 (10~160

)

Livello di pressione sonora5

dB(A)

26,5/26/25/24/23/

22,5/22

26.5/26/25/24/23/

22.5/22

26.5/26/25/24/23/

22.5/22

Livello di potenza sonora

dB(A)

46/44,5/43/41,5/40

/

38,5/37

47/45.5/44/42.5/41/

39.5/38

47/45.5/44/42.5/41

/

39.5/38

Dimensioni6 (LxAxP)

mm

710×245×770

710×245×770

710×245×77

0

Dimensioni imballo (LxAxP)

mm

765×305×890

765×305×890

765×305×89

0

Peso netto/lordo

kg

18,5/21

18,5/21

18,5/21

Disegno di pressione (A/B)

MPa

4,4/2,6

4.4/2.6

4.4/2.6

Lato liquido

mm / pollici

Ф6,35

Ф6,35

Ф6,3

5

Tubazion

i

Lato gas

mm / pollici

Ф12,7 / 1/2''

Ф12,7 / 1/2''

Ф12,7 / 1/2'

'

Tubo di scarico

mm

OD Ф25

OD Ф25

OD Ф2

5

I dati sopra riportati possono essere modi

ficati senza preavviso per migliorare in futuro la qualità e le prestazioni.

Tutti i dati tecnici sono calcolati alla pressione statica esterna standard

.

Il filtro dell'aria G1 è standatd per canalizzabile con pressione statica media.

NOT

E

1. Condizioni in raffrescamento: temperatura interna 27°C (DB), 19°C (WB); temperatura esterna 35°C (DB) lunghezza tubazioni equivalente 7,5m senza dislivello.

2. Condizioni in riscaldamento: temperatura interna 20°C (DB); temperatura esterna 7°C (DB), 6°C (WB) lunghezza tubazioni equivalente 7,5m senza dislivello.

3. La velocità del motoventilatore e la portata d'aria vanno dalla velocità più alta alla velocità più bassa, per un totale di 7 portate per ogni modello

.

4. Intervallo di pressione esterna statica in condizioni stabili. L'impostazione della pressione statica esterna al di fuori dell'intervallo di pressione statica ottimale dell'unità può comportare

livelli di rumore più elevati e una portata d'aria inferiore, consultare il manuale di installazione

.

5. Il livello di pressione sonora va dal più alto al più basso, per un totale di 7 livelli per ogni modello, misurato a 1.5m sotto l'unità in una camera anecoica.

6. Dimensioni esterne dell'unità massime, compresi gli attacchi.
