SDV6

UNITÀ INTERNE

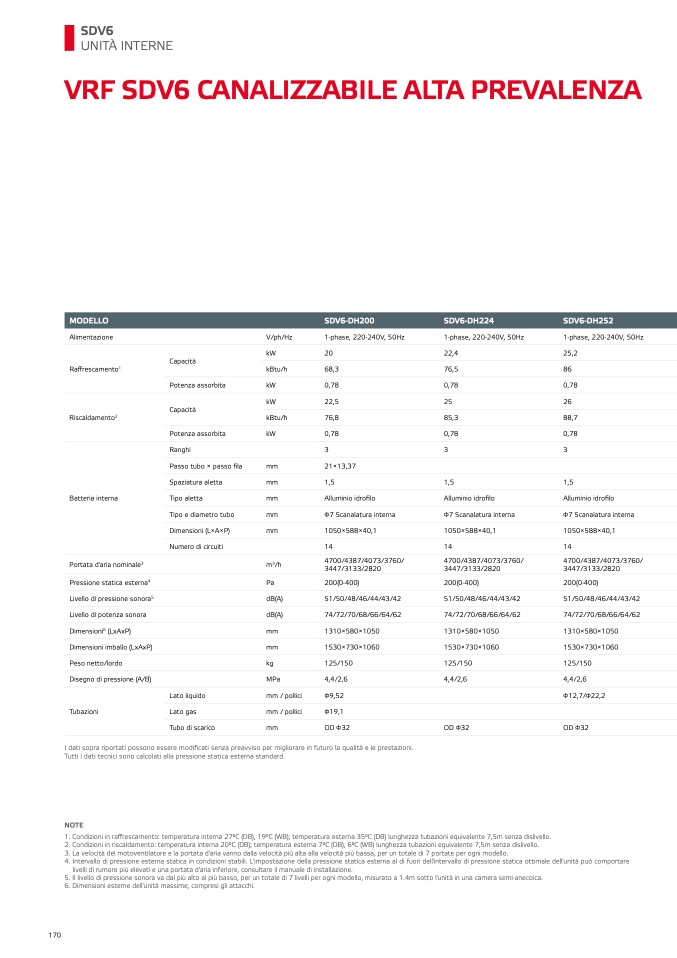

VRF SDV6 CANALIZZABILE ALTA PREVALENZA

MODELLO

SDV6-DH200

SDV6-DH224

SDV6-DH25

2

Alimentazione

V/ph/Hz

1-phase, 220-240V, 50Hz

1-phase, 220-240V, 50Hz

1-phase, 220-240V, 50Hz

kW

20

22,4

25,

2

Capacit

à

Raffrescamento

1

kBtu/h

68,3

76,5

8

6

Potenza assorbita

kW

0,78

0,78

0,7

8

kW

22,5

25

2

6

Capacit

à

Riscaldamento

2

kBtu/h

76,8

85,3

88,

7

Potenza assorbita

kW

0,78

0,78

0,7

8

Ranghi

3

3

3

Passo tubo × passo

fila

mm

21×13,37

Spaziatura aletta

mm

1,5

1,5

1,5

Batteria intern

a

Tipo aletta

mm

Alluminio idro

filo

Alluminio idro

filo

Alluminio idrofilo

Tipo e diametro tubo

mm

Ф7 Scanalatura interna

Ф7 Scanalatura interna

Ф7 Scanalatura interna

Dimensioni (L×A×P)

mm

1050×588×40,1

1050×588×40,1

1050×588×40,1

Numero di circuiti

14

14

14

Portata d'aria nominale3

m3/h

4700/4387/4073/3760

/

3447/3133/282

0

4700/4387/4073/3760/

3447/3133/2820

4700/4387/4073/3760/

3447/3133/282

0

Pressione statica esterna4

Pa

200(0-400)

200(0-400)

200(0-400

)

Livello di pressione sonora5

dB(A)

51/50/48/46/44/43/42

51/50/48/46/44/43/42

51/50/48/46/44/43/4

2

Livello di potenza sonora

dB(A)

74/72/70/68/66/64/62

74/72/70/68/66/64/62

74/72/70/68/66/64/62

Dimensioni6 (LxAxP)

mm

1310×580×1050

1310×580×1050

1310×580×105

0

Dimensioni imballo (LxAxP)

mm

1530×730×1060

1530×730×1060

1530×730×106

0

Peso netto/lordo

kg

125/150

125/150

125/15

0

Disegno di pressione (A/B)

MPa

4,4/2,6

4,4/2,6

4,4/2,

6

Lato liquido

mm / pollici

Ф9,52

Ф12,7/Ф22,

2

Tubazion

i

Lato gas

mm / pollici

Ф19,

1

Tubo di scarico

mm

OD Ф32

OD Ф32

OD Ф32

I dati sopra riportati possono essere modificati senza preavviso per migliorare in futuro la qualità e le prestazioni.

Tutti i dati tecnici sono calcolati alla pressione statica esterna standard.

NOTE

1. Condizioni in ra

ffrescamento: temperatura interna 27°C (DB), 19°C (WB); temperatura esterna 35°C (DB) lunghezza tubazioni equivalente 7,5m senza dislivello.

2. Condizioni in riscaldamento: temperatura interna 20°C (DB); temperatura esterna 7°C (DB), 6°C (WB) lunghezza tubazioni equivalente 7,5m senza dislivello

.

3. La velocità del motoventilatore e la portata d'aria vanno dalla velocità più alta alla velocità più bassa, per un totale di 7 portate per ogni modello

.

4. Intervallo di pressione esterna statica in condizioni stabili. L'impostazione della pressione statica esterna al di fuori dell'intervallo di pressione statica ottimale dell'unità può comportare

livelli di rumore più elevati e una portata d'aria inferiore, consultare il manuale di installazione

.

5. Il livello di pressione sonora va dal più alto al più basso, per un totale di 7 livelli per ogni modello, misurato a 1.4m sotto l'unità in una camera semi-anecoica.

6. Dimensioni esterne dell'unità massime, compresi gli attacchi

.
