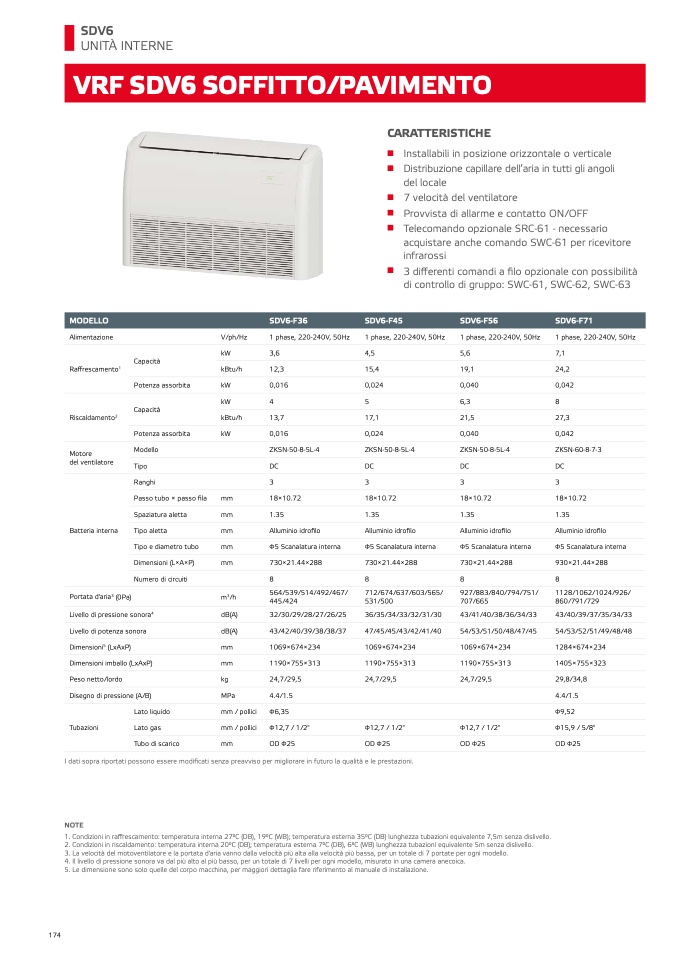

SDV6
UNITÀ INTERNE
VRF SDV6 SOFFITTO/PAVIMENT
O
CARATTERISTICH
E
n
n
n
n
n
n
Installabili in posizione orizzontale o vertical
e
Distribuzione capillare dell’aria in tutti gli angol
i
del locale
7 velocità del ventilatore
Provvista di allarme e contatto ON/OF
F
Telecomando opzionale SRC-61 - necessario
acquistare anche comando SWC-61 per ricevitore
infrarossi
3 differenti comandi a filo opzionale con possibilit
à
di controllo di gruppo: SWC-61, SWC-62, SWC-63
MODELLO
SDV6-F36
SDV6-F45
SDV6-F56
SDV6-F71
Alimentazione
V/ph/Hz
1 phase, 220-240V, 50Hz
1 phase, 220-240V, 50Hz
1 phase, 220-240V, 50Hz
1 phase, 220-240V, 50Hz
kW
3,6
4,5
5,6
7,1
Capacit
à
Ra
ffrescamento1
kBtu/h
12,3
15,4
19,1
24,2
Potenza assorbita
kW
0,016
0,024
0,040
0,042
kW
4
5
6,3
8
Capacit
à
Riscaldamento2
kBtu/h
13,7
17,1
21,5
27,
3
Potenza assorbita
kW
0,016
0,024
0,040
0,042
Modello
ZKSN-50-8-5L-4
ZKSN-50-8-5L-4
ZKSN-50-8-5L-4
ZKSN-60-8-7-
3
Motore
del ventilatore
Tipo
DC
DC
DC
D
C
Ranghi
3
3
3
3
Passo tubo × passo
fila
mm
18×10.72
18×10.72
18×10.72
18×10.72
Spaziatura aletta
mm
1.35
1.35
1.35
1.3
5
Batteria interna
Tipo aletta
mm
Alluminio idro
filo
Alluminio idro
filo
Alluminio idro
filo
Alluminio idro
filo
Tipo e diametro tubo
mm
Ф5 Scanalatura interna
Ф5 Scanalatura interna
Ф5 Scanalatura interna
Ф5 Scanalatura intern
a
Dimensioni (L×A×P)
mm
730×21.44×288
730×21.44×288
730×21.44×288
930×21.44×288
Numero di circuiti
8
8
8
8
Portata d'aria3 (0Pa)
m3/h
564/539/514/492/467
/
445/424
Livello di pressione sonora4
dB(A)
32/30/29/28/27/26/25
36/35/34/33/32/31/30
43/41/40/38/36/34/33
43/40/39/37/35/34/3
3
Livello di potenza sonora
dB(A)
43/42/40/39/38/38/37
47/45/45/43/42/41/40
54/53/51/50/48/47/45
54/53/52/51/49/48/4
8
Dimensioni5 (LxAxP)
mm
1069×674×234
1069×674×234
1069×674×234
1284×674×23
4
Dimensioni imballo (LxAxP)
mm
1190×755×313
1190×755×313
1190×755×313
1405×755×323
Peso netto/lordo
kg
24,7/29,5
24,7/29,5
24,7/29,5
29,8/34,
8
Disegno di pressione (A/B)
MPa
4.4/1.5
4.4/1.5
712/674/637/603/565
/
531/50
0
Lato liquido
mm / pollici
Ф6,35
927/883/840/794/751/
707/665
Ф9,5
2
1128/1062/1024/926/
860/791/72
9
Tubazioni
Lato gas
mm / pollici
Ф12,7 / 1/2''
Ф12,7 / 1/2''
Ф12,7 / 1/2''
Ф15,9 / 5/8''
Tubo di scarico
mm
OD Ф25
OD Ф25
OD Ф25
OD Ф2
5
I dati sopra riportati possono essere modificati senza preavviso per migliorare in futuro la qualità e le prestazioni
.
NOT
E
1. Condizioni in raffrescamento: temperatura interna 27°C (DB), 19°C (WB); temperatura esterna 35°C (DB) lunghezza tubazioni equivalente 7,5m senza dislivello
.
2. Condizioni in riscaldamento: temperatura interna 20°C (DB); temperatura esterna 7°C (DB), 6°C (WB) lunghezza tubazioni equivalente 5m senza dislivello
.
3. La velocità del motoventilatore e la portata d'aria vanno dalla velocità più alta alla velocità più bassa, per un totale di 7 portate per ogni modello
.
4. Il livello di pressione sonora va dal più alto al più basso, per un totale di 7 livelli per ogni modello, misurato in una camera anecoica.
5. Le dimensione sono solo quelle del corpo macchina, per maggiori dettaglia fare riferimento al manuale di installazione.
