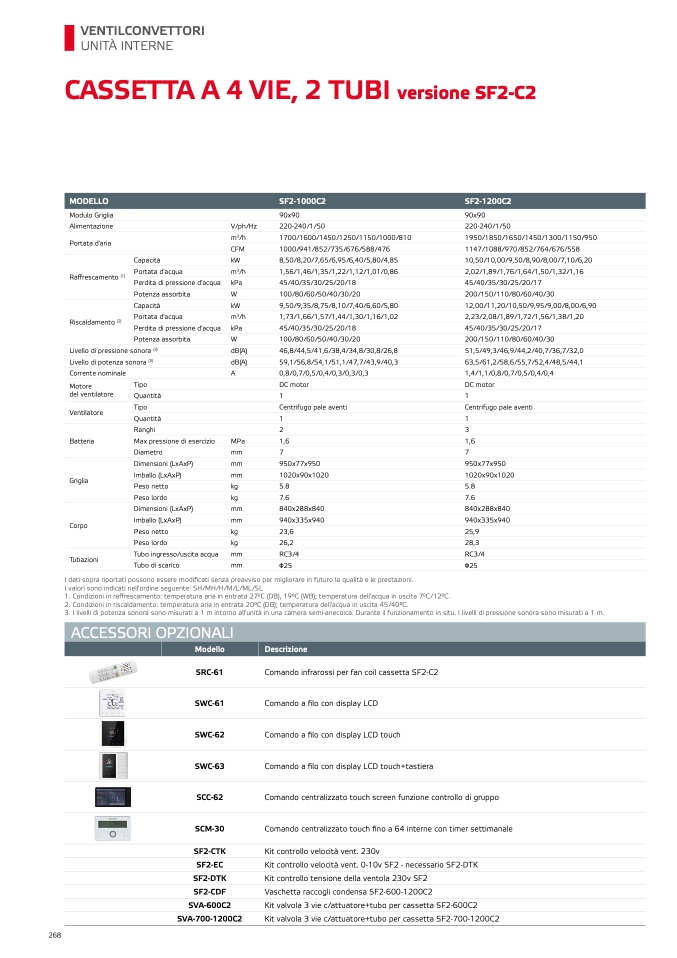

VENTILCONVETTOR
I
UNITÀ INTERNE
CASSETTA A 4 VIE, 2 TUBI versione SF2-C2
MODELLO
SF2-1000C2
SF2-1200C
2
Modulo Griglia
90x90
90x90
Alimentazione
V/ph/Hz
220-240/1/50
220-240/1/50
Portata d'ari
a
Capacità
kW
8,50/8,20/7,65/6,95/6,40/5,80/4,85
10,50/10,00/9,50/8,90/8,00/7,10/6,2
0
Portata d'acqua
m3/h
1,56/1,46/1,35/1,22/1,12/1,01/0,86
2,02/1,89/1,76/1,64/1,50/1,32/1,16
Ra
ffrescamento (1)
Perdita di pressione d'acqua kPa
45/40/35/30/25/20/18
45/40/35/30/25/20/17
Potenza assorbita
W
100/80/60/50/40/30/20
200/150/110/80/60/40/3
0
Capacità
kW
9,50/9,35/8,75/8,10/7,40/6,60/5,80
12,00/11,20/10,50/9,95/9,00/8,00/6,90
Portata d'acqua
m3/h
1,73/1,66/1,57/1,44/1,30/1,16/1,02
2,23/2,08/1,89/1,72/1,56/1,38/1,20
Riscaldamento (2)
Perdita di pressione d'acqua kPa
45/40/35/30/25/20/18
45/40/35/30/25/20/17
Potenza assorbita
W
100/80/60/50/40/30/20
200/150/110/80/60/40/3
0
Livello di pressione sonora (3)
dB(A)
46,8/44,5/41,6/38,4/34,8/30,8/26,8
51,5/49,3/46,9/44,2/40,7/36,7/32,
0
Livello di potenza sonora (3)
dB(A)
59,1/56,8/54,1/51,1/47,7/43,9/40,3
63,5/61,2/58,6/55,7/52,4/48,5/44,
1
Corrente nominale
A
0,8/0,7/0,5/0,4/0,3/0,3/0,3
1,4/1,1/0,8/0,7/0,5/0,4/0,
4
Ventilatore
Tipo
Centrifugo pale aventi
Centrifugo pale avent
i
Quantità
1
1
m3/h
1700/1600/1450/1250/1150/1000/810
1950/1850/1650/1450/1300/1150/950
CFM
1000/941/852/735/676/588/476
1147/1088/970/852/764/676/55
8
Motor
e
del ventilator
e
Tipo
DC motor
DC moto
r
Quantità
1
1
Max pressione di esercizio
MPa
1,6
1,6
I dati sopra riportati possono essere modificati senza preavviso per migliorare in futuro la qualità e le prestazioni
.
I valori sono indicati nell'ordine seguente: SH/MH/H/M/L/ML/SL
1. Condizioni in ra
ffrescamento: temperatura aria in entrata 27°C (DB), 19°C (WB); temperatura dell'acqua in uscita 7°C/12°C.
2. Condizioni in riscaldamento: temperatura aria in entrata 20°C (DB); temperatura dell'acqua in uscita 45/40°C.
3. I livelli di potenza sonora sono misurati a 1 m intorno all'unità in una camera semi-anecoica. Durante il funzionamento in situ. I livelli di pressione sonora sono misurati a 1 m.
Ranghi
2
3
Batteri
a
Diametro
mm
7
7
Dimensioni (LxAxP)
mm
950x77x950
950x77x95
0
Imballo (LxAxP)
mm
1020x90x1020
1020x90x102
0
Grigli
a
Peso netto
kg
5.8
5.8
Peso lordo
kg
7.6
7.6
Dimensioni (LxAxP)
mm
840x288x840
840x288x84
0
Imballo (LxAxP)
mm
940x335x940
940x335x94
0
Corp
o
Peso netto
kg
23,6
25,
9
Peso lordo
kg
26,2
28,
3
Tubazioni
Tubo ingresso/uscita acqua mm
RC3/4
RC3/
4
Tubo di scarico
mm
Φ25
Φ25
ACCESSORI OPZIONAL
I
Modello
SRC-61
Descrizione
Comando infrarossi per fan coil cassetta SF2-C
2
SWC-61
Comando a filo con display LC
D
SWC-62
Comando a filo con display LCD touc
h
SWC-63
Comando a filo con display LCD touch+tastier
a
SCC-62
Comando centralizzato touch screen funzione controllo di gruppo
SCM-30
Comando centralizzato touch
fino a 64 interne con timer settimanale
SF2-CTK
Kit controllo velocità vent. 230v
SF2-EC
Kit controllo velocità vent. 0-10v SF2 - necessario SF2-DTK
SF2-DTK
Kit controllo tensione della ventola 230v SF
2
SF2-CDF
Vaschetta raccogli condensa SF2-600-1200C2
SVA-600C2
Kit valvola 3 vie c/attuatore+tubo per cassetta SF2-600C2
SVA-700-1200C2
Kit valvola 3 vie c/attuatore+tubo per cassetta SF2-700-1200C2
268
