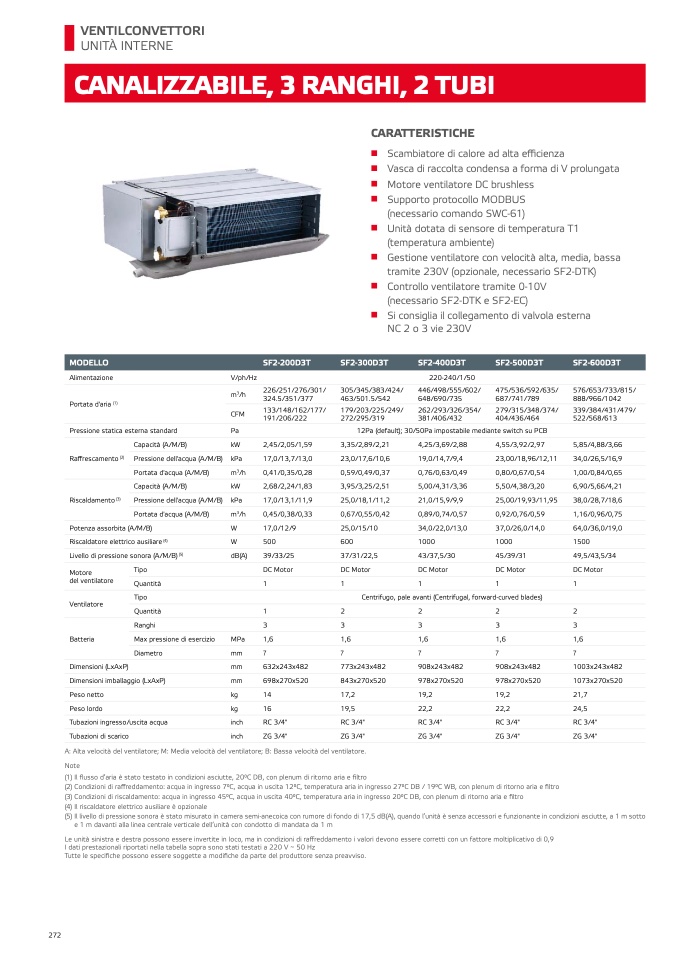

VENTILCONVETTOR
I
UNITÀ INTERNE
CANALIZZABILE, 3 RANGHI, 2 TUBI
CARATTERISTICHE
n
n
n
n
n
n
n
n
Scambiatore di calore ad alta e
fficienza
Vasca di raccolta condensa a forma di V prolungat
a
Motore ventilatore DC brushles
s
Supporto protocollo MODBU
S
(necessario comando SWC-61)
Unità dotata di sensore di temperatura T
1
(temperatura ambiente
)
Gestione ventilatore con velocità alta, media, bass
a
tramite 230V (opzionale, necessario SF2-DTK
)
Controllo ventilatore tramite 0-10V
(necessario SF2-DTK e SF2-EC)
Si consiglia il collegamento di valvola estern
a
NC 2 o 3 vie 230
V
MODELLO
SF2-200D3T
SF2-300D3T
SF2-400D3T
SF2-500D3T
SF2-600D3
T
Alimentazione
V/ph/Hz
220-240/1/50
m3/h
226/251/276/301/
324.5/351/377
305/345/383/424
/
463/501.5/542
446/498/555/602
/
648/690/73
5
475/536/592/635/
687/741/78
9
576/653/733/815
/
888/966/1042
Portata d'aria (1)
CFM
133/148/162/177
/
191/206/22
2
179/203/225/249/
272/295/319
262/293/326/354/
381/406/432
279/315/348/374
/
404/436/46
4
Pressione statica esterna standard
Pa
12Pa (default); 30/50Pa impostabile mediante switch su PCB
Capacità (A/M/B)
kW
2,45/2,05/1,59
3,35/2,89/2,21
4,25/3,69/2,88
4,55/3,92/2,97
5,85/4,88/3,6
6
Raffrescamento (2
)
Pressione dell'acqua (A/M/B) kPa
17,0/13,7/13,0
23,0/17,6/10,6
19,0/14,7/9,4
23,00/18,96/12,11
34,0/26,5/16,9
Portata d'acqua (A/M/B)
m3/h
0,41/0,35/0,28
0,59/0,49/0,37
0,76/0,63/0,49
0,80/0,67/0,54
1,00/0,84/0,6
5
Capacità (A/M/B)
kW
2,68/2,24/1,83
3,95/3,25/2,51
5,00/4,31/3,36
5,50/4,38/3,20
6,90/5,66/4,2
1
Riscaldamento (3)
Pressione dell'acqua (A/M/B) kPa
17,0/13,1/11,9
25,0/18,1/11,2
21,0/15,9/9,9
25,00/19,93/11,95
38,0/28,7/18,6
Portata d'acqua (A/M/B)
m3/h
0,45/0,38/0,33
0,67/0,55/0,42
0,89/0,74/0,57
0,92/0,76/0,59
1,16/0,96/0,7
5
Potenza assorbita (A/M/B)
W
17,0/12/9
25,0/15/10
34,0/22,0/13,0
37,0/26,0/14,0
64,0/36,0/19,0
Riscaldatore elettrico ausiliare (4)
W
500
600
1000
1000
1500
Livello di pressione sonora (A/M/B) (5)
dB(A)
39/33/25
37/31/22,5
43/37,5/30
45/39/31
49,5/43,5/3
4
Motor
e
del ventilator
e
Tipo
DC Motor
DC Motor
DC Motor
DC Motor
DC Motor
Quantità
1
1
1
1
1
Tipo
339/384/431/479
/
522/568/61
3
Centrifugo, pale avanti (Centrifugal, forward-curved blades)
Ventilator
e
Quantità
1
2
2
2
2
Ranghi
3
3
3
3
3
Batteri
a
Max pressione di esercizio
MPa
1,6
1,6
1,6
1,6
1,
6
Diametro
mm
7
7
7
7
7
Dimensioni (LxAxP)
mm
632x243x482
773x243x482
908x243x482
908x243x482
1003x243x482
Dimensioni imballaggio (LxAxP)
mm
698x270x520
843x270x520
978x270x520
978x270x520
1073x270x52
0
Peso netto
kg
14
17,2
19,2
19,2
21,
7
Peso lordo
kg
16
19,5
22,2
22,2
24,
5
Tubazioni ingresso/uscita acqua
inch
RC 3/4"
RC 3/4"
RC 3/4"
RC 3/4"
RC 3/4
"
Tubazioni di scarico
inch
ZG 3/4"
ZG 3/4"
ZG 3/4"
ZG 3/4"
ZG 3/4"
A: Alta velocità del ventilatore; M: Media velocità del ventilatore; B: Bassa velocità del ventilatore.
Note
(1) Il
flusso d’aria è stato testato in condizioni asciutte, 20°C DB, con plenum di ritorno aria e filtro
(2) Condizioni di ra
ffreddamento: acqua in ingresso 7°C, acqua in uscita 12°C, temperatura aria in ingresso 27°C DB / 19°C WB, con plenum di ritorno aria e
filtro
(3) Condizioni di riscaldamento: acqua in ingresso 45°C, acqua in uscita 40°C, temperatura aria in ingresso 20°C DB, con plenum di ritorno aria e filtr
o
(4) Il riscaldatore elettrico ausiliare è opzional
e
(5) Il livello di pressione sonora è stato misurato in camera semi-anecoica con rumore di fondo di 17,5 dB(A), quando l’unità è senza accessori e funzionante in condizioni asciutte, a 1 m sotto
e 1 m davanti alla linea centrale verticale dell’unità con condotto di mandata da 1
m
Le unità sinistra e destra possono essere invertite in loco, ma in condizioni di ra
ffreddamento i valori devono essere corretti con un fattore moltiplicativo di 0,9
I dati prestazionali riportati nella tabella sopra sono stati testati a 220 V ~ 50 H
z
Tutte le specifiche possono essere soggette a modifiche da parte del produttore senza preavviso
.
