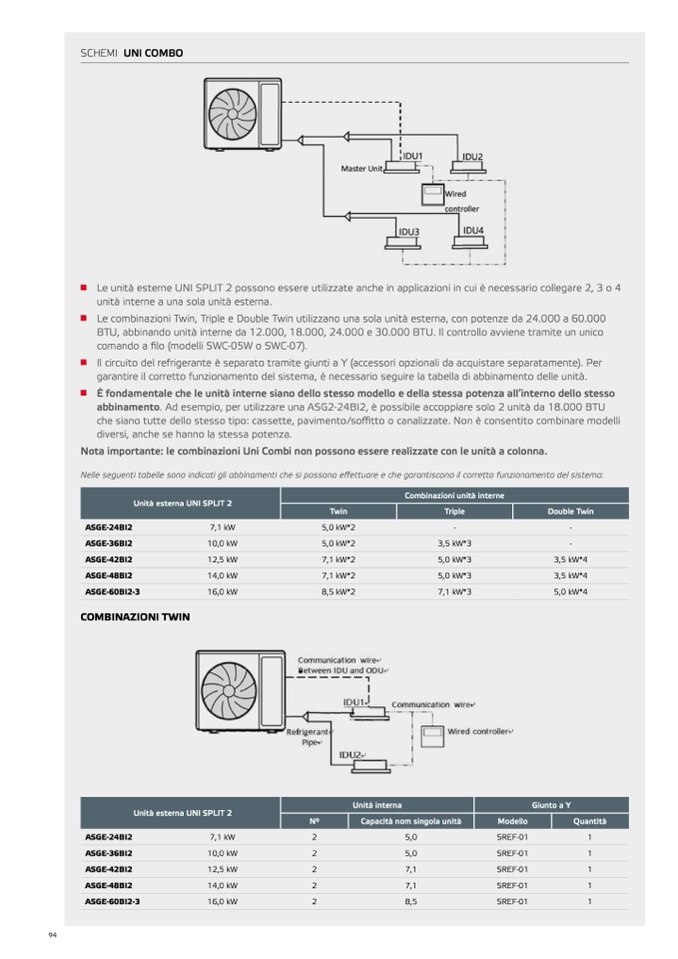

SCHEMI UNI COMB

O

n

Le unità esterne UNI SPLIT 2 possono essere utilizzate anche in applicazioni in cui è necessario collegare 2, 3 o 4

unità interne a una sola unità esterna

.

n

Le combinazioni Twin, Triple e Double Twin utilizzano una sola unità esterna, con potenze da 24.000 a 60.000

BTU, abbinando unità interne da 12.000, 18.000, 24.000 e 30.000 BTU. Il controllo avviene tramite un unico

comando a filo (modelli SWC-05W o SWC-07)

.

n

Il circuito del refrigerante è separato tramite giunti a Y (accessori opzionali da acquistare separatamente). Pe

r

garantire il corretto funzionamento del sistema, è necessario seguire la tabella di abbinamento delle unità

.

n

È fondamentale che le unità interne siano dello stesso modello e della stessa potenza all’interno dello stess

o

abbinamento. Ad esempio, per utilizzare una ASG2-24BI2, è possibile accoppiare solo 2 unità da 18.000 BT

U

che siano tutte dello stesso tipo: cassette, pavimento/so

ffitto o canalizzate. Non è consentito combinare modelli

diversi, anche se hanno la stessa potenza.

Nota importante: le combinazioni Uni Combi non possono essere realizzate con le unità a colonna

.

Nelle seguenti tabelle sono indicati gli abbinamenti che si possono e

ffettuare e che garantiscono il corretto funzionamento del sistema:

Combinazioni unità intern

e

Unità esterna UNI SPLIT

2

Twin

Triple

Double Twin

ASGE-24BI2

7,1 kW

5,0 kW*2

-

-

ASGE-36BI2

10,0 kW

5,0 kW*2

3,5 kW*3

-

ASGE-42BI2

12,5 kW

7,1 kW*2

5,0 kW*3

3,5 kW*4

ASGE-48BI2

14,0 kW

7,1 kW*2

5,0 kW*3

3,5 kW*4

ASGE-60BI2-3

16,0 kW

8,5 kW*2

7,1 kW*3

5,0 kW*4

COMBINAZIONI TWI

N

Unità interna

Giunto a Y

Unità esterna UNI SPLIT

2

N°

Capacità nom singola unità

Modello

Quantità

ASGE-24BI2

7,1 kW

2

5,0

SREF-01

1

ASGE-36BI2

10,0 kW

2

5,0

SREF-01

1

ASGE-42BI2

12,5 kW

2

7,1

SREF-01

1

ASGE-48BI2

14,0 kW

2

7,1

SREF-01

1

ASGE-60BI2-3

16,0 kW

2

8,5

SREF-01

1
