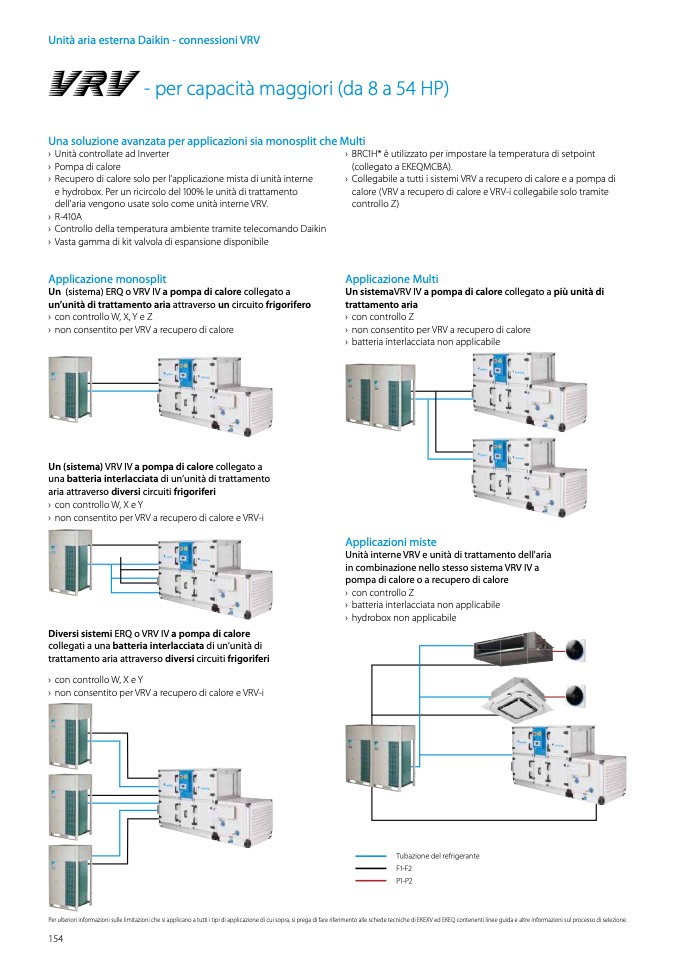

Unità aria esterna Daikin - connessioni VRV
- per capacità maggiori (da 8 a 54 HP)
Una soluzione avanzata per applicazioni sia monosplit che Multi
› Unità controllate ad Inverter
› Pompa di calore
› Recupero di calore solo per l'applicazione mista di unità interne
e hydrobox. Per un ricircolo del 100% le unità di trattamento
dell'aria vengono usate solo come unità interne VRV.
› R-410A
› Controllo della temperatura ambiente tramite telecomando Daikin
› Vasta gamma di kit valvola di espansione disponibile
Applicazione monosplit
Un (sistema) ERQ o VRV IV a pompa di calore collegato a
un’unità di trattamento aria attraverso un circuito frigorifero
› con controllo W, X, Y e Z
› non consentito per VRV a recupero di calore
Un (sistema) VRV IV a pompa di calore collegato a
una batteria interlacciata di un’unità di trattamento
aria attraverso diversi circuiti frigoriferi
› con controllo W, X e Y
› non consentito per VRV a recupero di calore e VRV-i
Diversi sistemi ERQ o VRV IV a pompa di calore
collegati a una batteria interlacciata di un’unità di
trattamento aria attraverso diversi circuiti frigoriferi
› con controllo W, X e Y
› non consentito per VRV a recupero di calore e VRV-i
› BRC1H* è utilizzato per impostare la temperatura di setpoint
(collegato a EKEQMCBA).
› Collegabile a tutti i sistemi VRV a recupero di calore e a pompa di
calore (VRV a recupero di calore e VRV-i collegabile solo tramite
controllo Z)
Applicazione Multi
Un sistemaVRV IV a pompa di calore collegato a più unità di
trattamento aria
› con controllo Z
› non consentito per VRV a recupero di calore
› batteria interlacciata non applicabile
Applicazioni miste
Unità interne VRV e unità di trattamento dell'aria
in combinazione nello stesso sistema VRV IV a
pompa di calore o a recupero di calore
› con controllo Z
› batteria interlacciata non applicabile
› hydrobox non applicabile
Tubazione del refrigerante
F1-F2
P1-P2
Per ulteriori informazioni sulle limitazioni che si applicano a tutti i tipi di applicazione di cui sopra, si prega di fare riferimento alle schede tecniche di EKEXV ed EKEQ contenenti linee guida e altre informazioni sul processo di selezione.
154
